غالبًا ما تعمل المكونات الميكانيكية المقاومة للضغط في ظل ظروف تؤثر فيها دقة الأبعاد واتساق التصنيع بشكل مباشر على أداء المعدات. قد تبدو كتلة الصمام، أو شفة الختم، أو مقعد المحمل، أو كتلة الأسطوانة، أو ملحقات الضاغط بسيطة من الخارج، ولكن فتحاتها الداخلية، وأسطح التزاوج، والخيوط، وميزات الختم يمكن أن تتطلب تصنيعًا يتم التحكم فيه بعناية.

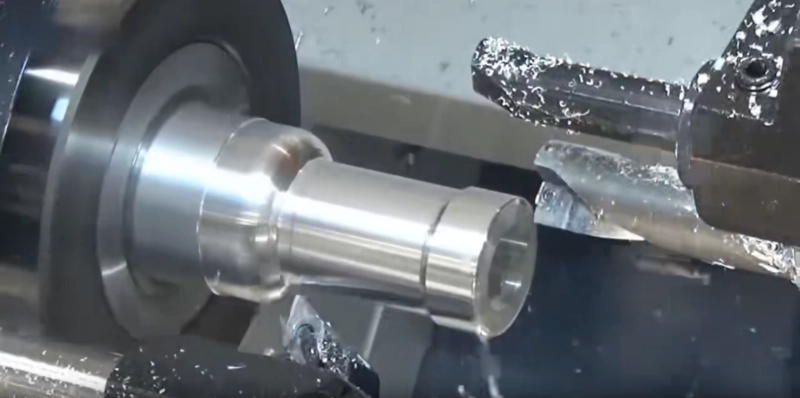

بالنسبة لهذه التطبيقات، لا تقتصر خدمات الخراطة على مجرد إزالة المواد من قطعة العمل الدوارة. يجب أن تتناسب عملية الخراطة مع مادة المكون وهندسته ومتطلبات الضغط ومواصفات التسامح وعمليات التشغيل اللاحقة. تعد العملية المستقرة ذات أهمية خاصة عندما يحتاج نفس المكون إلى الانتقال من إنتاج النموذج الأولي إلى الإنتاج المتكرر أو الإنتاج الضخم.

في شركة Hehua Machinery Technology (Kunshan) Co., Ltd.، تعتبر الخراطة CNC جزءًا من نظام تصنيع دقيق أوسع يشمل الطحن، والتثقيب، والحفر، والنقر، والتوسيع، والمعالجة متعددة المحاور. وهذا يسمح بتصنيع الأجزاء الميكانيكية المقاومة للضغط من خلال تسلسل متحكم فيه بدلاً من الاعتماد على موردي تصنيع متعددين غير مرتبطين.

لماذا تتطلب الأجزاء المقاومة للضغط تصنيعًا دقيقًا؟

يحتاج المكون المقاوم للضغط إلى الحفاظ على شكله المصمم ونقاط الاتصال أثناء التشغيل. حتى عندما تتمتع المادة نفسها بقوة ميكانيكية كافية، فإن ضعف التحكم في الأبعاد يمكن أن يخلق مشاكل أثناء التجميع أو الخدمة.

على سبيل المثال، قد تتطلب شفة الختم أسطح تزاوج دقيقة وأبعاد أخدود. يحتاج مقعد التحمل إلى العلاقة الصحيحة بين تجويفه والأسطح المحيطة به. قد تحتوي كتلة الصمام الهيدروليكي على عدة فتحات متقاطعة يجب وضعها بشكل صحيح. قد يجمع ملحق الضاغط بين الأقطار الدائرية والمقاطع الملولبة وأسطح التثبيت وميزات الختم في مكون واحد.

تجعل هذه المتطلبات دقة التصنيع جزءًا من التصميم الوظيفي وليس مجرد معيار جودة مستحضرات التجميل.

تدعم إمكانية الخراطة باستخدام الحاسب الآلي المتاحة من خلال خدمات الخراطة تفاوتات الخراطة من ±0.005 إلى ±0.02 مم، وفقًا لمتطلبات المكون والرسم. يمكن أيضًا التحكم في العمليات الأخرى ضمن نطاقات محددة، بما في ذلك الحفر حتى ±0.005 مم والحفر والتنقيب حتى ±0.02 مم.

يجب دائمًا تحديد التسامح الفعلي المطلوب من خلال الرسم والتطبيق. يمكن أن يؤدي تطبيق تسامح محكم غير ضروري على كل بُعد إلى زيادة صعوبة المعالجة دون تحسين وظيفة المكون. وبالتالي، تبدأ عملية التصنيع العملية بفهم الأبعاد المهمة حقًا.

يؤثر اختيار المواد على عملية الخراطة

يمكن إنتاج المكونات المقاومة للضغط من مواد مختلفة اعتمادًا على الحمل والبيئة ومتطلبات التآكل ومقاومة التآكل وظروف التطبيق. تحتاج عملية التصنيع إلى مراعاة هذه الاختلافات.

يمكن لشركة Hehua معالجة حديد الدكتايل، حديد الزهر الرمادي، الفولاذ الكربوني، سبائك الفولاذ، الفولاذ المقاوم للصدأ 304 و316، سبائك الألومنيوم، النحاس، النحاس الأحمر، والبلاستيك الهندسي مثل POM، النايلون، والأكريليك.

يمكن استخدام درجات حديد الدكتايل مثل QT450-10 وQT700-2 للمكونات الميكانيكية التي تتطلب مزيجًا من القوة والقدرة على التشغيل الآلي. الحديد الزهر الرمادي مثل HT250 وHT300 مناسب أيضًا لمكونات المعدات المختلفة. بالنسبة للتطبيقات التي تتطلب مقاومة أعلى للتآكل، يمكن اختيار درجات الفولاذ المقاوم للصدأ مثل 304 أو 316. يمكن أن تكون سبائك الألومنيوم مفيدة عندما يكون تقليل الوزن مهمًا.

يؤثر سلوك المواد على معلمات القطع والأدوات وإخلاء الرقائق وتوليد الحرارة واستقرار الأبعاد. ولهذا السبب يجب تطوير عملية التصنيع حول المادة المختارة بدلاً من تطبيق طريقة تحويل قياسية واحدة على كل مكون.

تعتبر إمكانية تتبع المواد مهمة أيضًا بالنسبة للأجزاء المرتبطة بالضغط. يمكن لشركة Hehua تقديم تقارير تحليل الطيف وتقارير اختبار الخصائص الميكانيكية لدفعات الإنتاج، مما يسمح بتوثيق وتتبع المواد المستخدمة في أحد المكونات.

التحكم في الأبعاد الحرجة أثناء الخراطة باستخدام الحاسب الآلي

بالنسبة للأجزاء المقاومة للضغط، لا يحمل كل بُعد نفس الأهمية الوظيفية. تحدد بعض الأبعاد كيفية اتصال المكون بجزء آخر، بينما يتحكم البعض الآخر في الختم أو تحديد الموضع أو نقل الحمل.

قد تشمل الميزات الهامة النموذجية ما يلي:

· رمح الدقة وتناسب الثقب

· ختم الأخاديد

· الثقوب الملولبة

· تحمل المقاعد

· أسطح التركيب الدقيقة

· الأسطح الأسطوانية المقاومة للضغط

· أقطار متحدة المركز

يحتاج تسلسل المعالجة إلى مراعاة هذه العلاقات. قد يتطلب المكون عدة عمليات، وكل إعداد إضافي يمكن أن يقدم إمكانية الانحراف الموضعي.

وهذا هو أحد الأسباب التي تجعل المعالجة المتكاملة باستخدام الحاسب الآلي مفيدة. تقوم شركة Hehua بتشغيل مخارط CNC جنبًا إلى جنب مع مراكز المعالجة العمودية والأفقية، ومراكز المعالجة المركبة ذات الطاحونة الدوارة، وآلات الحفر CNC، ومراكز الحفر. يمكن إكمال الخراطة، والطحن، والتجويف، والحفر، والتوسيع، والتنصت، والشطب، والدرفلة ضمن سير عمل التصنيع بالشركة.

يساعد الحفاظ على العمليات ذات الصلة ضمن إنتاج خاضع للرقابة على تقليل عمليات النقل غير الضرورية بين الموردين المختلفين ويجعل إدارة دورة المعالجة الشاملة أسهل.

مراجعة الرسم تساعد على منع مشاكل التصنيع

تتأثر جودة التصنيع قبل أن تصل أداة القطع الأولى إلى قطعة العمل. يمكن أن يؤدي الرسم الذي لا يأخذ في الاعتبار بوضوح الوصول إلى المعالجة أو التفاوتات أو خصائص المواد أو تسلسل الإنتاج إلى حدوث مشكلات لاحقًا.

يدعم Hehua رسومات CAD ثنائية الأبعاد بالإضافة إلى 3D STEP وIGS وSolidWorks وUG وغيرها من التنسيقات الشائعة. يستطيع فريقها الهندسي مراجعة الرسومات خلال 24 ساعة وتحديد مخاطر المعالجة المحتملة.

بالنسبة للمكونات المقاومة للضغط، يمكن أن تركز هذه المراجعة على مجالات مثل سمك الجدار، وموضع الثقب، وميزات الختم، وتوزيع التسامح، وإمكانية الوصول إلى الأدوات، والعلاقة بين الأسطح المختلفة المُشكَّلة.

توفر الشركة أيضًا تحسين عملية سوق دبي المالي للمشاريع المعمول بها. يعد هذا مفيدًا عندما يكون لدى عميل OEM تصميم نهائي ولكنه يريد تحديد ما إذا كان يمكن إنتاج المكون بكفاءة بكميات أكبر.

بالنسبة للمكونات القديمة، يمكن أيضًا دعم الهندسة العكسية. يمكن إعادة تعيين العينة المادية مرة أخرى إلى رسم الإنتاج، وهو أمر مفيد لإعادة إنتاج أجزاء المعدات المتوقفة أو تطوير بدائل التوطين للمكونات المستوردة.

التفتيش هو جزء من عملية التصنيع

لا ينبغي قبول المكون المقاوم للضغط لمجرد أن عملية التصنيع قد اكتملت. يجب التحقق من الأبعاد النهائية مقابل الرسم.

تستخدم شركة Hehua فحص المادة الأولى، والفحص أثناء العملية، والفحص النهائي، وقياس CMM كجزء من عملية مراقبة الجودة. يمكن أن تحصل الأبعاد الرئيسية على فحص بنسبة 100%، ويمكن توفير تقرير فحص الأبعاد مع الشحنة.

يعد فحص CMM مفيدًا بشكل خاص للمكونات ذات الأبعاد الحرجة المتعددة والعلاقات الهندسية. بدلاً من التحقق من الأبعاد الفردية بشكل منفصل، يمكن لعملية الفحص التحقق من حالة الأبعاد للمكون النهائي مقابل المتطلبات المحددة.

بالنسبة للأجزاء الحاملة للضغط والتي تتطلب مزيدًا من التحقق، يمكن أيضًا توفير اختبار غير مدمر UT أو MT عند الطلب.

تعمل الشركة بموجب نظام إدارة الجودة ISO 9001 وحاصلة أيضًا على شهادة نظام جودة السيارات IATF 16949 وشهادة EN 15085 لمركبات السكك الحديدية ونظام لحام الأجزاء. تدعم هذه الأنظمة عمل الشركة في مجالات السيارات والنقل بالسكك الحديدية والفضاء وطاقة الرياح والطاقة النووية والآلات الصناعية ومعدات أشباه الموصلات وتصنيع معدات الطاقة الجديدة.

يمكن للمعالجة السطحية أن تزيد من إمكانية خدمة المكونات

لا تعد عملية التصنيع دائمًا خطوة التصنيع النهائية للأجزاء الميكانيكية المقاومة للضغط. اعتمادًا على بيئة العمل، قد يتطلب المكون معالجة سطحية إضافية.

تدعم Hehua العمليات بما في ذلك السفع بالخردق، والأكسيد الأسود، والأكسدة، والرحلان الكهربائي، وDacromet، وطلاء المسحوق، والجلفنة، والطلاء بالنيكل، والتخميل.

العلاج المناسب يعتمد على المواد وبيئة التشغيل. قد تتطلب المكونات المعرضة للرطوبة أو الظروف المسببة للتآكل حماية إضافية من التآكل، بينما قد تحتاج الأجزاء الأخرى إلى مقاومة محسنة للتآكل أو مظهر سطحي محدد.

يمكن أيضًا اختيار المعالجة السطحية كجزء من خطة الإنتاج الشاملة بدلاً من معالجتها بشكل منفصل بعد التصنيع. توفر شركة Hehua إمكانية التتبع لمعالجة الأسطح ويمكنها ترتيب اختبار رش الملح عند الحاجة للمكونات القابلة للتطبيق.

من عينات النماذج الأولية إلى تكرار الإنتاج

غالبًا ما يتم تطوير المكونات المقاومة للضغط من خلال عملية أخذ العينات قبل الدخول في الإنتاج المنتظم. قد تؤثر التغييرات المكتشفة خلال العينة الأولى على الأبعاد أو الأدوات أو تسلسل التصنيع أو متطلبات الفحص.

تدعم Hehua أخذ العينات السريعة خلال 3 إلى 7 أيام للمشاريع القابلة للتطبيق وتوفر دعمًا هندسيًا فرديًا أثناء التطوير. ويمكن بعد ذلك أن يستمر سير العمل من خلال الإنتاج التجريبي متوسط ​​الدفعة والإنتاج الضخم.

تمتلك الشركة أكثر من 10 مراكز تصنيع CNC وورشة الصب والحدادة الخاصة بها، مما يسمح لها بتنسيق الإنتاج من الفراغات من خلال التصنيع باستخدام الحاسب الآلي والمكونات النهائية. القدرة الإنتاجية الشهرية يمكن أن تصل إلى أكثر من 50,000 قطعة.

يعد هذا الإعداد المتكامل مفيدًا بشكل خاص عندما تتطلب الأجزاء المقاومة للضغط تكرارًا ثابتًا. بمجرد التحقق من صحة عملية التصنيع ومتطلبات الفحص، يمكن تطبيق نفس نظام الإنتاج على الدُفعات اللاحقة.

التطبيقات العملية لخراطة CNC لمكونات الضغط

تُستخدم الأجزاء المصنعة باستخدام الحاسب الآلي المقاومة للضغط في العديد من أنواع المعدات. في أنظمة الضاغط، قد تتطلب الملحقات الدقيقة أسطحًا أسطوانية تم تدويرها بدقة وميزات تثبيت. يمكن أن تتطلب المعدات الهيدروليكية كتل صمامات ذات فتحات وأسطح مانعة للتسرب موضوعة بدقة. قد تستخدم المعدات الهوائية مكونات دقيقة حيث يجب أن تظل أبعاد العمود والتجويف والأبعاد الملولبة ثابتة.

آلات البناء، وأنظمة السيارات، والآلات الصناعية، ومعدات طاقة الرياح، ومعدات النقل بالسكك الحديدية، وغيرها من قطاعات التصنيع المتطورة يمكن أن تتطلب أيضًا مكونات مُصنعة خصيصًا مع أداء أبعاد يمكن التحكم فيه.

بالنسبة لهذه التطبيقات، تأتي قيمة خدمات الخراطة من الجمع بين دقة الخراطة والتحكم في المواد وعمليات التصنيع التكميلية والفحص واتساق الإنتاج.

عملية خاضعة للرقابة لطلب الأجزاء الميكانيكية

يتم تحديد مقاومة الضغط بأكثر من قوة المادة. ويجب أن يتطابق المكون النهائي أيضًا مع أبعاد التصميم، ويحافظ على الواجهات المطلوبة، ويلبي معايير الفحص الموضوعة لتطبيقه.

مع أكثر من 17,800 متر مربع من مساحة المصنع وأكثر من 160 موظفًا، توفر شركة Hehua Machinery Technology (Kunshan) Co., Ltd. التصنيع باستخدام الحاسب الآلي جنبًا إلى جنب مع إمكانيات الصب والتزوير والتجميع والفحص ومعالجة الأسطح. يدعم الفريق الفني المحترف بالشركة المشاريع بدءًا من مراجعة التصميم والتطوير وحتى التصنيع والتصدير.

بالنسبة للعملاء الذين يقومون بتطوير ملحقات الضاغط، أو كتل الصمامات الهيدروليكية، أو مكونات الختم، أو المقاعد المحملة، أو كتل الأسطوانات، أو الأجزاء الميكانيكية الأخرى المقاومة للضغط، يمكن لخدمات الخراطة توفير أساس الدوران الدقيق بينما تكمل عمليات CNC التكميلية الميزات المتبقية.

من خلال التحكم في اختيار المواد، ومراجعة الرسم، وتسلسل المعالجة، والتفاوتات الحرجة، والفحص، والمعالجة اللاحقة ضمن نظام إنتاج واحد، توفر خدمات الخراطة نهجًا عمليًا لتصنيع المكونات المقاومة للضغط التي تحتاج إلى أبعاد متسقة وجودة إنتاج موثوقة.
