اللحام بالليزر للتجمعات المعدنية محكمة الغلق: ما يحتاجه المصنعون

يمكن أن تبدو المجموعة المعدنية الملحومة مثالية من الخارج ولا تزال تفشل في الخدمة إذا لم تكن الوصلة محكمة الغلق. بالنسبة لأغطية الضاغط، وتجميعات أنابيب الضغط، ومرفقات المعدات محكمة الغلق، ومكونات معالجة السوائل، فإن سلامة اللحام ليست مجرد مشكلة مظهرية. فهو يؤثر بشكل مباشر على أداء التسرب، والموثوقية، وما إذا كان يمكن استخدام التجميع النهائي في التطبيق المقصود. يمكن أن يكون اللحام بالليزر حلاً مفيدًا للمصنعين الذين يحتاجون إلى هندسة لحام يمكن التحكم فيها، وتشوه حراري منخفض، ونتائج متسقة على التجميعات المعدنية المناسبة.

ومع ذلك، فإن تحقيق جزء ملحوم محكم يتطلب أكثر من مجرد اختيار آلة لحام. يجب أن يعمل التصميم المشترك والمواد والتجهيز ومعلمات اللحام واستقرار التركيبات واستقامة ما بعد اللحام والفحص واختبار التسرب معًا. بالنسبة لمشتري المعدات الأصلية، غالبًا ما تكون عملية التصنيع وراء اللحام بنفس أهمية طريقة اللحام نفسها.

ما الذي يجعل التجميع محكم الغلق؟

محكم الإغلاق يعني أن التجميع النهائي يمنع الغاز أو الهواء من المرور عبر الفتحات غير المقصودة في الهيكل الملحوم. يبدو هذا واضحًا، ولكن العديد من مشكلات التصنيع الشائعة يمكن أن تؤثر على أداء الختم.

تشمل الأسباب النموذجية ما يلي:

· المسامية داخل اللحام

· الشقوق أو الانصهار غير الكامل

· عدم كفاية الاختراق

· سوء تجهيز المفاصل

· تشوه اللحام المفرط

· إدراج الخبث

· معلمات اللحام غير متناسقة

· التشويه حول المنافذ أو الأغطية أو أسطح التثبيت

· فجوات صغيرة تنشأ أثناء التجميع

وبالتالي، يمكن أن يجتاز اللحام فحصًا بصريًا أساسيًا ولا يزال يتطلب اختبارات إضافية قبل أن يتم قبوله كمكون ضغط أو محكم الغلق.

بالنسبة للشركات المصنعة التي تنتج إطارات الضاغط، والأغطية الملحومة بالضغط، وتجميعات الأنابيب، وغيرها من الهياكل المغلقة، يجب تصميم عملية الإنتاج حول متطلبات إحكام الهواء النهائية من البداية.

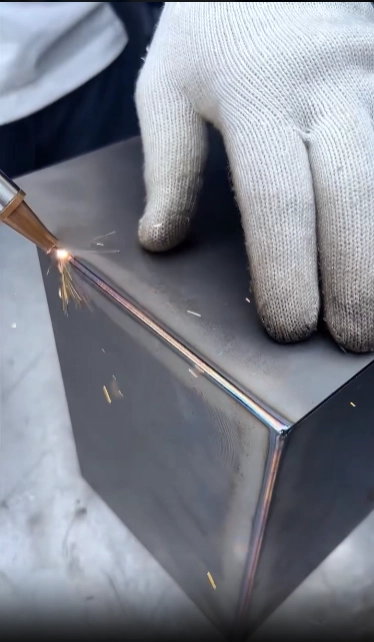

لماذا يمكن أن يكون اللحام بالليزر مناسبًا للتجمعات المعدنية محكمة الغلق

يعمل اللحام بالليزر على تركيز الطاقة في منطقة صغيرة نسبيًا، مما يسمح للمصنعين بإنشاء لحامات يمكن التحكم فيها مع مدخلات حرارية محدودة عندما يكون التطبيق والمعلمات مناسبة.

يمكن أن يكون هذا مفيدًا بشكل خاص لمجموعات الصفائح المعدنية حيث قد تسبب الحرارة الزائدة تزييفها. إذا تشوه الغطاء أو الحافة أو الغلاف أثناء اللحام، فإن تغيير الأبعاد الناتج يمكن أن يؤثر على أسطح التجميع أو الختم اللاحقة.

بالنسبة للأجزاء المعدنية الدقيقة، فإن التحكم في التشوه يمكن أن يقلل من مقدار التصحيح المطلوب بعد اللحام.

يمكن أيضًا اعتبار اللحام بالليزر للتجمعات التي يكون فيها مظهر اللحام واتساقه مهمًا. يمكن أن تساعد العملية المستقرة في إنتاج لحامات قابلة للتكرار على طول الوصلات المصممة بشكل صحيح، وهو أمر ذو قيمة خاصة عندما يتم إنتاج نفس المكون المحكم بشكل متكرر.

ومع ذلك، فإن اللحام بالليزر ليس بديلاً عالميًا لطرق اللحام الأخرى. يجب أن يعتمد الاختيار الفعلي على المادة والسمك وهندسة المفاصل وإمكانية الوصول وحجم الإنتاج وأداء اللحام المطلوب.

التصميم المشترك يأتي قبل عملية اللحام

أحد الأخطاء الأكثر عملية في مجموعات الضغط الملحومة هو التعامل مع اللحام كشيء يحدث فقط بعد تصميم الجزء.

بالنسبة للتجميعات محكمة الغلق، يجب أن يأخذ التصميم المشترك في الاعتبار كيفية تشكيل اللحام وفحصه واختباره.

يجب أن يوفر المفصل وصولاً كافيًا لعملية اللحام المحددة مع الحفاظ على التركيب المناسب. يمكن أن تؤدي الفجوات المفرطة إلى زيادة صعوبة تحقيق الاندماج المتسق. يمكن أن تؤدي المحاذاة السيئة أيضًا إلى زيادة التشوه وتجعل من الصعب إعادة التجميع النهائي إلى تحمل الأبعاد.

لذلك تعتبر مراجعة الرسم مرحلة مهمة قبل بدء الإنتاج.

في شركة Shanghai Hehua Machinery Technology Co., Ltd. ، يمكن للفرق الهندسية مراجعة رسومات CAD ثنائية الأبعاد والملفات ثلاثية الأبعاد بتنسيقات تشمل STEP، وIGS، وSolidWorks، وUG. بالنسبة للأجزاء القديمة، يتم أيضًا دعم الهندسة العكسية من العينات المادية.

وهذا يسمح بدراسة مخاطر تشوه اللحام والتشقق المحتملة قبل الإنتاج وليس بعد تصنيع الدفعة النهائية بالفعل.

اختيار المواد يغير متطلبات اللحام

تختلف متطلبات اللحام المحكم بشكل كبير اعتمادًا على المادة.

يتمتع كل من الفولاذ الكربوني والفولاذ المقاوم للصدأ وسبائك الألومنيوم والفولاذ المجلفن والحديد الزهر والحديد المرن وسبائك النحاس بخصائص حرارية ومعدنية مختلفة. لذلك قد تحتاج عملية اللحام، وظروف التدريع، وإعداد المفاصل، والمعلمات إلى تعديلها وفقًا للمادة.

على سبيل المثال، يمكن اختيار المساكن المصنوعة من الفولاذ المقاوم للصدأ لمقاومة التآكل والأسطح النظيفة، في حين تستخدم إطارات الفولاذ الكربوني غالبًا عندما تكون القوة الهيكلية هي المطلب الأساسي. يمكن أن توفر مكونات الألومنيوم مزايا الوزن ولكنها تتطلب تحكمًا دقيقًا لأن الألومنيوم يوصل الحرارة بشكل مختلف عن الفولاذ.

Shanghai Hehua Machinery Technology Co., Ltd. تدعم لحام الفولاذ الكربوني، الفولاذ المجلفن، الفولاذ المقاوم للصدأ 304/316، سبائك الألومنيوم، الحديد الزهر، حديد الدكتايل، وسبائك النحاس. يمكن أيضًا تقييم اللحام المعدني المتباين للتطبيقات المناسبة.

بالنسبة لمشاريع تصنيع المعدات الأصلية، تعتبر مرونة المواد هذه مفيدة لأنه يمكن للمورد تحديد عملية اللحام وفقًا للجزء الفعلي بدلاً من قصر الإنتاج على مادة واحدة أو طريقة لحام واحدة.

اللحام بالليزر ليس سوى جزء واحد من العملية

على الرغم من أن المقالة تركز على اللحام بالليزر ، إلا أن التجميعات المحكمة غالبًا ما تتطلب مجموعة من عمليات التصنيع.

اعتمادًا على المكون، قد يتضمن مسار الإنتاج الكامل ما يلي:

التقطيع ← تصنيع التركيبات ← اللحام ← الاستقامة ← التصنيع باستخدام الحاسب الآلي ← معالجة السطح ← الفحص ← اختبار إحكام الهواء

هذا التسلسل مهم لأن اللحام يمكن أن يغير هندسة المكون. قد تتطلب الحافة أو سطح التثبيت الذي كان صحيحًا من حيث الأبعاد قبل اللحام استقامة أو تصنيعًا بعد ذلك.

تقدم شركة Hehua خدمات اللحام المتكاملة OEM وODM التي تغطي التقطيع، وتصنيع التركيبات، واللحام، والاستقامة، والتصنيع الثانوي CNC، وتشطيب السطح. يمكن أن يساعد هذا النهج الشامل في الحفاظ على تحكم أفضل في متطلبات الأبعاد بين مراحل الإنتاج الفردية.

السيطرة على تشوه اللحام

يعد التشوه الحراري أحد الاهتمامات الرئيسية عند تصنيع مجموعات محكمة الإغلاق.

عندما تتركز الحرارة بشكل غير متساو عبر مكون معدني، تتوسع المناطق المختلفة وتنكمش بمعدلات مختلفة. يمكن أن يتسبب ذلك في حدوث تزييف أو تشويه زاوي أو تغيرات في موضع نقاط التثبيت.

بالنسبة للتجمعات المختومة، يمكن أن تؤدي هذه التغييرات في الأبعاد إلى مشاكل إضافية. قد تؤثر الحافة المشوهة على أسطح التزاوج. قد يؤدي الغلاف الملتوي إلى جعل المعالجة اللاحقة أكثر صعوبة. يمكن أن يؤدي التصحيح الزائد أيضًا إلى زيادة وقت الإنتاج ويؤثر على الاتساق بين الدُفعات.

يبدأ التحكم العملي في التشوه بتسلسل اللحام وتصميم التركيبات. ويمكن أن يشمل أيضًا اختيار عملية اللحام المناسبة، والتحكم في مدخلات الحرارة، وتحسين تصميم الوصلة، والتخطيط لعمليات الاستقامة.

توفر Hehua تحسين اللحام DFM ودعم تصنيع التركيبات، مع قيام المهندسين بمراجعة مخاطر التشوه المحتملة أثناء مرحلة تطوير المشروع. بعد اللحام، تكون التسوية متاحة لإعادة المكونات القابلة للتطبيق إلى نطاق الأبعاد المطلوب.

تحدد الشركة التفاوتات الإجمالية للأبعاد بحوالي ±0.1 إلى ±0.3 مم للمكونات القابلة للتطبيق، مع التحكم في التسطيح إلى .030.03 مم/100 مم بعد التسوية.

يجب أن يكون اختبار محكم الإغلاق جزءًا من مراقبة الجودة

بالنسبة للتجمعات الملحومة المرتبطة بالضغط، فإن الفحص البصري وحده لا يكفي.

تقوم شركة Hehua بإجراء إختبار إحكام الهواء لأجزاء الضغط ويمكنها توفير إختبار إحكام الهواء والماء وفقاً لمتطلبات المشروع. بالنسبة لحام الضغط الحرج، تتوفر طرق فحص إضافية مثل اختبار الجسيمات المغناطيسية، واختبار الموجات فوق الصوتية، والاختبار الهيدروستاتيكي.

يمكن أن تشمل عملية مراقبة الجودة النموذجية ما يلي:

1. فحص المواد الواردة

2. فحص أبعاد المادة الأولى

3. فحص عملية اللحام

4. التحقق من استقامة ما بعد اللحام

5. مظهر اللحام وفحص العيوب

6. الاختبار غير التدميري عند الحاجة

7. اختبار محكم الغلق أو الضغط

8. فحص الأبعاد النهائي

9. إعداد تقرير التفتيش

يعد هذا النهج أكثر عملية بالنسبة لمشتري OEM من الاعتماد على فحص بصري نهائي واحد لأنه يمكن تحديد العيوب في مراحل مختلفة من الإنتاج.

بالنسبة لأجزاء الضغط، يمكن لشركة Hehua أيضًا توفير تقارير الفحص والاختبار مع الشحنات، مما يساعد العملاء على الحفاظ على إمكانية تتبع الإنتاج ووثائق الجودة.

ما هي عملية اللحام التي يجب على الشركات المصنعة استخدامها؟

لا تتطلب التجميعات المحكمة دائمًا اللحام بالليزر.

بالنسبة لبعض المكونات الهيكلية السميكة، يمكن أن يكون اللحام MIG/MAG حلاً عمليًا. قد يكون لحام TIG مناسبًا عندما يكون اللحام المتحكم فيه ومظهر السطح مهمًا. يمكن أن يكون اللحام البقعي مفيدًا لتكوينات معينة من الصفائح المعدنية، في حين أن اللحام الآلي مفيد للإنتاج القياسي بكميات كبيرة.

تشمل إمكانيات اللحام لدى Hehua لحام MIG/MAG CO2، ولحام TIG/GTAW بالأرجون، واللحام النقطي، واللحام بالشرائح، واللحام بالقوس المغمور، والنحاس، واللحام الآلي الآلي.

لذلك يجب أن يعتمد الاختيار على المكون الفعلي بدلاً من الافتراض بأن عملية لحام واحدة هي الأفضل دائمًا.

بالنسبة للهيكل الرفيع الدقيق، قد تكون الأولوية لتقليل التشوه. بالنسبة لإطار المعدات الثقيلة، قد تكون القوة الهيكلية والإنتاجية أكثر أهمية. بالنسبة لتجميع الضغط، قد تصبح سلامة اللحام واختبار التسرب هي الاعتبارات السائدة.

معالجة السطح مهمة بعد اللحام المحكم

قد تتطلب المجموعة الملحومة المختومة حماية إضافية بعد اللحام، خاصة عندما تعمل في الهواء الطلق أو في بيئة قابلة للتآكل.

اعتمادًا على التطبيق، يمكن أن تشمل معالجة ما بعد اللحام الطحن، والتقويم، والسفع بالخردق، والأكسيد الأسود، والرحلان الكهربائي، والداكروميت، وطلاء المسحوق، والجلفنة، والأكسدة، والتلميع.

يجب التخطيط لتشطيب السطح جنبًا إلى جنب مع اللحام بدلاً من التعامل معه كخطوة نهائية غير ذات صلة. على سبيل المثال، يمكن أن يؤثر الطحن المفرط على هندسة منطقة اللحام، في حين أن سوء إعداد السطح يمكن أن يقلل من أداء الطلاء.

بالنسبة للمعدات الخارجية، قد تكون مقاومة التآكل بنفس أهمية جودة اللحام الأولية. بالنسبة للحاويات المرئية، قد تكون هناك حاجة إلى الطحن والتلميع لتحقيق المظهر المطلوب.

لماذا يعتبر تكامل الموردين أمرًا مهمًا لمشاريع OEM

غالبًا ما تتضمن التجميعات الملحومة المحكمة عدة مراحل تصنيع، مما يجعل تنسيق الموردين جزءًا مهمًا من إدارة المشروع.

تأسست شركة Shanghai Hehua Machinery Technology Co., Ltd. في عام 2005، وتدير مصنع تصنيع بمساحة تزيد عن 17,800 متر مربع ويعمل به أكثر من 160 شخصًا. تغطي قدراتها اللحام بالإضافة إلى القطع والختم والتصنيع باستخدام الحاسب الآلي والاستقامة والتلميع ومعالجة الأسطح.

حصلت الشركة على شهادات ISO 9001 وIATF 16949 وEN 15085، بينما حصل عمال اللحام لديها على شهادة التأهيل EN ISO 9606-1.

بالنسبة لعملاء تصنيع المعدات الأصلية في الخارج، تتمتع كل من شركة Hehua Machinery Technology Co., Ltd. وفرعها Kunshan بحقوق استيراد وتصدير مستقلة، مما يدعم عملية متكاملة من التصنيع إلى التصدير.

وهذا مفيد بشكل خاص عندما يتطلب المكون النهائي أكثر من اللحام. بدلاً من التنسيق مع موردين منفصلين للتصنيع واللحام والتصنيع والتشطيب والفحص، يمكن لمشتري OEM العمل مع شريك تصنيع واحد للتجميع الكامل.

ما يجب على الشركات المصنعة تأكيده قبل الطلب

قبل إرسال رسم لتجميع ملحوم محكم، يجب على الشركات المصنعة تحديد عدة نقاط بوضوح:

ل المواد: حدد درجة المعدن الدقيقة وأي شهادات مواد مطلوبة.

ل سمك: يشمل سمك كل قسم ملحوم، وخاصة عندما يتم ربط سمك مختلف.

متطلبات اللحام: تحديد اللحامات الحرجة، واللحامات المرئية، واللحامات المستمرة، والمناطق التي لا يكون فيها اللحام المتقطع مقبولاً.

ل متطلبات الأبعاد: قم بتمييز أسطح التركيب الحرجة وأسطح الختم وتفاوتات ما بعد اللحام.

ل متطلبات التسرب: تحديد ما إذا كان الهواء أو الماء أو الهيدروستاتيكي أو طريقة اختبار أخرى مطلوبة.

ل المعالجة السطحية: تحديد الحماية المطلوبة من التآكل أو المظهر بعد اللحام.

ل حجم الإنتاج: حدد النموذج الأولي أو متطلبات الدفعة الصغيرة أو الإنتاج الضخم بحيث يمكن النظر في التركيبات ومعدات اللحام المناسبة.

تسمح هذه التفاصيل للشركة المصنعة بتطوير خطة لحام وفحص أكثر موثوقية قبل بدء الإنتاج.

الوجبات الجاهزة النهائية

بالنسبة للمجموعات المعدنية محكمة الغلق، فإن اللحام الناجح لا يقتصر فقط على إنتاج حبة لحام مستمرة. إنها تتطلب تصميمًا مناسبًا للمفاصل، ومراقبة المواد، واختيار عملية اللحام، وإدارة التشوه، وفحص الأبعاد، واختبار التسرب.

يمكن أن يكون اللحام بالليزر خيارًا فعالاً للتجمعات المعدنية الدقيقة المناسبة حيث يكون التحكم في إدخال الحرارة وتشكيل اللحام المتسق وتقليل التشوه أمرًا مهمًا. لكن النتيجة النهائية تعتمد على كامل سلسلة التصنيع المحيطة بعملية اللحام.

من خلال التصنيع المتكامل، واللحام، والاستقامة، والتصنيع باستخدام الحاسب الآلي، ومعالجة الأسطح، واختبار NDT، واختبار محكم الإغلاق، يمكن لشركة Shanghai Hehua Machinery Technology Co., Ltd. دعم عملاء OEM من مراجعة الرسم إلى إنتاج التجميع الملحوم النهائي.

بالنسبة للمصنعين الذين يقومون بتطوير أغلفة الضاغط، أو مجموعات أنابيب الضغط، أو حاويات المعدات المغلقة، أو مكونات الآلات، أو غيرها من الهياكل المعدنية المحكمة الإغلاق، فإن السؤال الأكثر فائدة ليس ببساطة ما إذا كان اللحام بالليزر يمكن أن يجعل الوصلة محكمة الإغلاق. والسؤال الأفضل هو ما إذا كان المورد يتمتع بقدرات الهندسة والإنتاج والفحص والاختبار اللازمة لتقديم تجميع نهائي محكم الإغلاق باستمرار.

يعد اللحام بالليزر جزءًا واحدًا من هذا الحل، مدعومًا بعملية لحام وتصنيع معدنية كاملة مصممة وفقًا لمتطلبات المكون النهائي.
