حاويات المعدات المخصصة: من القطع بالليزر إلى التجميع النهائي

تقوم حاويات المعدات الصناعية بأكثر من مجرد تغطية المكونات الداخلية. إنها تحمي الأنظمة الكهربائية والمجموعات الميكانيكية والأدوات الحساسة من الغبار والاتصال العرضي والتعرض البيئي. تؤثر أبعادها أيضًا على التركيب والتهوية وتوجيه الكابلات والوصول إلى الصيانة والطريقة التي تتناسب بها الآلة بأكملها معًا. بالنسبة لمصنعي المعدات، يتطلب الحصول على هذه التفاصيل بشكل صحيح تنسيقًا دقيقًا بين التصميم والتصنيع.

قد تشتمل العلبة المخصصة على ألواح مسطحة وأقواس تثبيت وحواف منحنية ومفاصل ملحومة وفتحات تثبيت وأسطح خارجية جاهزة. يجب أن تعمل كل ميزة مع الميزات الأخرى، مما يجعل تسلسل التصنيع جزءًا مهمًا من المشروع. يوفر القطع بالليزر طريقة مرنة لإنتاج مقاطع الصفائح المعدنية الأولية، بينما تعمل عمليات التشكيل والربط والتشطيب اللاحقة على تحويل تلك المقاطع إلى تجميعات وظيفية.

بالنسبة لمشروعات OEM، يساعد العمل مع شريك تصنيع يمكنه تنسيق هذه العمليات على تقليل عمليات التسليم غير الضرورية ويسهل معالجة مشكلات التصميم قبل أن تؤثر على الإنتاج.

لماذا تتطلب حاويات المعدات المخصصة تصنيعًا دقيقًا

تختلف حاويات المعدات بشكل كبير وفقًا للتطبيق المقصود منها. قد تتطلب خزانة التحكم الصناعية فتحات وفتحات تثبيت موضوعة بدقة للمفاتيح وشاشات العرض وحشوات الكابلات. قد تحتاج حاوية الضاغط إلى لوحات هيكلية، وفتحات خدمة، وميزات تستوعب الاهتزازات والصيانة الروتينية. قد تحتوي أغلفة معدات الطاقة الجديدة على متطلبات محددة لتحديد موضع المكونات وحمايتها والوصول إلى التجميع.

تؤثر هذه الاختلافات على اختيار المواد، وسمك الورقة، وهندسة القطع، وبدلات الانحناء، وطرق الانضمام. قد لا يكون التصميم الذي يعمل بشكل جيد مع غطاء وقائي بسيط مناسبًا لحاوية حاملة أو خزانة تحتوي على مكونات كهربائية مرتبة بشكل وثيق.

ولذلك يجب على الشركات المصنعة تقييم العلبة باعتبارها بنية كاملة بدلاً من التعامل مع كل لوحة كجزء مستقل. يجب أن تتم محاذاة مواقع الفتحات مع مكونات التثبيت، ويجب أن تلتقي الحواف بشكل صحيح، ويجب أن توفر المقاطع المنحنية الخلوصات المطلوبة. إذا لم يتم أخذ هذه العلاقات في الاعتبار مبكرًا، فقد تكون هناك حاجة إلى تعديلات أثناء التجميع.

في شركة Hehua Machinery Technology (Kunshan) المحدودة، يدعم تصنيع الصفائح المعدنية المخصصة التطبيقات عبر الآلات الصناعية ومكونات السيارات والنقل بالسكك الحديدية والفضاء وطاقة الرياح والطاقة النووية ومعدات أشباه الموصلات ومعدات الطاقة الجديدة. تساعد مراجعة متطلبات التطبيق والتجميع المقصودة على إنشاء طريق تصنيع مناسب لكل مشروع.

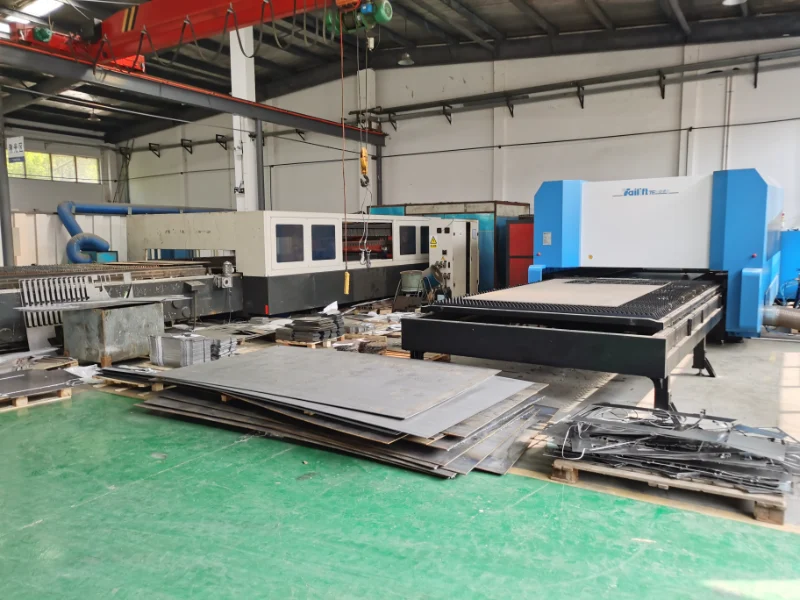

يرسي القطع بالليزر الأساس للألواح الدقيقة

المرحلة الرئيسية الأولى في العديد من مشاريع التسييج هي قطع الصفائح المعدنية إلى التشكيلات المطلوبة. يعتبر القطع بالليزر مناسبًا تمامًا لإنتاج الخطوط الخارجية، وفتحات التثبيت، والفتحات، وفتحات الوصول، وغيرها من الميزات التفصيلية مباشرة من الرسومات الهندسية.

بالمقارنة مع العمليات التي تتطلب أدوات مخصصة لكل ملف تعريف، فإن القطع بالليزر يوفر المرونة عند تغيير التصميمات أو عندما يتضمن المشروع مكونات مخصصة متعددة. يمكنها أيضًا استيعاب الأشكال المعقدة التي قد يكون من الصعب إنتاجها بكفاءة باستخدام طرق القطع الأبسط.

ومع ذلك، تبدأ عملية القطع المناسبة بتصميم مناسب. يجب على المهندسين أن يأخذوا في الاعتبار العلاقة بين سمك الصفيحة وحجم الميزة، والمسافة بين الثقوب، وأبعاد الفتحات الضيقة، والمسافة بين الفتحات وخطوط الانحناء. قد تتطلب الميزات المتقاربة أو الأقسام الضيقة مراجعة إضافية لتجنب المساس بالجزء النهائي.

يؤثر اختيار المواد أيضًا على خطة القطع. تقوم شركة Hehua بمعالجة مواد الصفائح المعدنية بما في ذلك الفولاذ المدلفن على البارد SPCC، والفولاذ المجلفن SGCC وSECC، والفولاذ المقاوم للصدأ 304 و316، والألمنيوم. يتراوح نطاق سمك المعالجة المعلن من 0.5 مم إلى 12 مم، مما يسمح بمعالجة المتطلبات المختلفة للمواد والهيكلية ضمن قدرات تصنيع الصفائح المعدنية.

بالنسبة للوحات الضميمة، فإن الهدف ليس مجرد إعادة إنتاج مخطط ثنائي الأبعاد. يجب أن توفر الأجزاء المقطوعة أيضًا الواجهات الصحيحة للثني والتثبيت واللحام والتجميع النهائي.

اختيار المواد المناسبة لبيئة تشغيل العلبة

يجب أن يعكس اختيار المواد ظروف عمل المعدات والمتطلبات الهيكلية وتوقعات المظهر.

يعد الفولاذ المدلفن على البارد خيارًا عمليًا للعديد من الخزانات الصناعية والمباني الواقية. تعتمد ملاءمتها لتطبيق معين على القوة المطلوبة وسمك الورقة والحماية من التآكل. عندما يتعرض العلبة للرطوبة أو غيرها من الظروف المسببة للتآكل، قد يكون الفولاذ المجلفن أو الفولاذ المقاوم للصدأ أكثر ملاءمة.

يتم استخدام درجات الفولاذ المقاوم للصدأ مثل 304 و316 حيث تكون مقاومة التآكل والمتانة مهمة. يجب اختيار الدرجة المحددة وفقًا للبيئة ومتطلبات المشروع المعمول بها بدلاً من افتراض أن أداء جميع أنواع الفولاذ المقاوم للصدأ متطابق.

تعتبر صفائح الألمنيوم مفيدة عندما يكون تقليل وزن المكونات أولوية. يمكن استخدامه للأغطية والألواح والأقواس وهياكل المعدات الأخرى خفيفة الوزن، بشرط أن تلبي خواصه الميكانيكية احتياجات التطبيق.

يؤثر اختيار المواد أيضًا على العمليات اللاحقة. تتطلب المواد المختلفة معلمات القطع المناسبة وبدلات الانحناء وإجراءات اللحام وطرق التشطيب. المعالجة السطحية المناسبة لمادة ما قد لا تكون مناسبة لمادة أخرى.

أثناء تخطيط المشروع، يجب على المشترين تحديد درجة المادة وسمكها على الرسم، بالإضافة إلى أي متطلبات لمقاومة التآكل، أو مظهر السطح، أو إمكانية التتبع. وهذا يمنح فريق التصنيع أساسًا واضحًا لمراجعة التصميم واختيار العمليات المتوافقة.

يعمل الانحناء باستخدام الحاسب الآلي على تحويل الألواح المسطحة إلى هياكل وظيفية

بمجرد قطع المقاطع، يقوم الثني باستخدام الحاسب الآلي بتشكيل الصفائح المسطحة إلى الأشكال ثلاثية الأبعاد المطلوبة للعلبة. يمكن للجدران الجانبية، والشفاه المتصاعدة، والحواف المعززة، وانحناءات العودة أن توفر الدعم الهيكلي وتؤسس الواجهات اللازمة للتجميع.

تعتمد دقة الانحناء على عدة عوامل، بما في ذلك خصائص المواد، وسمك الورقة، ونصف قطر الانحناء، والأدوات، والزاوية المحددة في الرسم. يمكن أن يتسبب Springback في عودة المادة جزئيًا إلى شكلها الأصلي بعد إزالة قوة الانحناء. إذا لم يؤخذ هذا التأثير في الاعتبار، فقد تختلف الزاوية النهائية أو الأبعاد الكلية عن الشكل الهندسي المقصود.

يجب على المصممين أيضًا التحقق من التداخل المحتمل بين الانحناءات والثقوب والميزات المجاورة. قد يؤدي وضع الثقب بالقرب من الانحناء إلى التشوه أثناء التشكيل، في حين أن الحافة سيئة التخطيط يمكن أن تعيق أداة التثبيت أو تمنع اللوحة من التركيب مع مكون التزاوج الخاص بها.

لهذا السبب، يجب التخطيط للقطع والثني بالليزر معًا. يجب أن يأخذ موقع كل ميزة قطع في الاعتبار عملية التشكيل اللاحقة، ويجب فحص الهندسة المكتملة وفقًا لمتطلبات تجميع العلبة.

تقدم Hehua خدمات الثني CNC وخدمات تشكيل الصفائح المعدنية ذات الصلة إلى جانب القطع. إن تفاوت أبعاد الانحناء CNC المعلن هو ±0.05 إلى ±0.1 مم، مع تسامح زاوية الانحناء ±0.5°، وفقًا للجزء المطبق وظروف المعالجة. توفر هذه الأرقام مرجعًا فنيًا لمناقشات المشروع، بينما يجب تأكيد المتطلبات الفعلية من خلال مراجعة الرسم.

ربط وتثبيت وتجميع مكونات العلبة

بعد التشكيل، يتم ربط ألواح التغليف والمكونات الداعمة وفقًا لتصميم المنتج. قد تتضمن الطريقة المناسبة التثبيت، أو أدوات التثبيت ذاتية التثبيت، أو صواميل البرشام، أو لحام TIG، أو لحام MIG، أو التثبيت الميكانيكي.

يعتمد الاختيار على هيكل العلبة ومتطلبات الوصول وإمكانية الخدمة والمظهر وظروف التشغيل المتوقعة. قد يحتاج الغطاء القابل للإزالة إلى نقاط ربط ملولبة، في حين أن الهيكل الهيكلي المتصل بشكل دائم قد يتطلب طبقات ملحومة أو وصلات معززة.

يجب أن يأخذ تخطيط التجميع في الاعتبار الترتيب الذي تم به تثبيت المكونات. قد يلزم تركيب الأقواس الداخلية وألواح التثبيت وقطع التعزيز قبل إغلاق العلبة. إذا تم تقييد الوصول في وقت مبكر جدًا من العملية، فقد يجد العمال صعوبة في وضع أدوات التثبيت أو اللحامات الكاملة بشكل ثابت.

يمكن أن يؤدي اللحام أيضًا إلى تشويه مرتبط بالحرارة. بالنسبة للتجميعات ذات متطلبات الأبعاد الضيقة، يجب مراعاة تصميم التركيبات وتسلسل اللحام ونقاط التفتيش قبل الإنتاج. قد يلزم قياس الواجهات المهمة بعد الانضمام بدلاً من الاعتماد فقط على أبعاد الألواح المقطوعة الفردية.

يجعل التصنيع المتكامل من السهل تنسيق هذه العمليات لأنه يمكن مراجعة متطلبات القطع والتشكيل والربط كأجزاء من نفس التجميع. كما أنه يوفر طريقًا أكثر وضوحًا لمعالجة تغييرات التصميم عندما تكشف نتائج النموذج الأولي عن مشكلة ملائمة أو مشكلة في الوصول.

التشطيب السطحي وفحص الجودة النهائية

يؤثر تشطيب السطح على كل من مظهر وأداء حاوية المعدات. اعتمادًا على المادة والتطبيق، قد تشمل الخيارات طلاء المسحوق، أو الطلاء السائل، أو التنظيف بالفرشاة، أو التلميع، أو الأكسدة، أو الجلفنة، أو التخميل، أو غيرها من المعالجات المناسبة.

يجب اختيار اللمسة النهائية وفقًا لبيئة التشغيل والمظهر المطلوب. قد تحتاج العبوات الخارجية إلى حماية إضافية ضد التآكل، بينما قد تتطلب الألواح المكشوفة لونًا أو ملمسًا ثابتًا أو اتجاهًا ناعمًا للحبيبات. تحتاج مكونات الألومنيوم المخصصة للأنودة إلى مادة متوافقة وعملية إعداد السطح.

قبل الانتهاء، يجب فحص الحواف المقطوعة والأسطح المشكلة بحثًا عن نتوءات وخدوش وتشوهات وعيوب أخرى قد تؤثر على النتيجة النهائية. قد تكون هناك حاجة أيضًا إلى فحوصات الأبعاد قبل الطلاء، خاصة عندما يجب أن تظل الثقوب أو واجهات التثبيت أو المكونات الملائمة فعالة بعد المعالجة.

يجب أن يتحقق الفحص النهائي من أن العلبة المجمعة تلبي متطلبات الرسم والجودة المعتمدة. تشمل الفحوصات النموذجية الأبعاد الكلية، ومواضع فتحات التثبيت، وهندسة الانحناء، وحالة المفاصل، ومظهر السطح، وملاءمة التجميع. بالنسبة للمشاريع ذات متطلبات التوثيق المحددة، يمكن أن تدعم تقارير الأبعاد وسجلات فحص المظهر قبول العميل.

تتبع شركة Hehua نظام إدارة الجودة المعتمد من ISO 9001 كما حصلت أيضًا على شهادة نظام جودة السيارات IATF 16949 وشهادة EN 15085 لمركبات السكك الحديدية ولحام المكونات. تشمل عمليات الجودة الخاصة بها فحص المادة الأولى، والفحوصات أثناء العملية، وفحص الأبعاد للميزات الرئيسية. يمكن مناقشة الاختبارات الإضافية عندما يطلبها التطبيق.

من تطوير النموذج الأولي إلى الإنتاج المجمع

يساعد إنشاء نموذج أولي قبل إطلاق حاوية مخصصة في الإنتاج الكامل على تأكيد ما إذا كان التصميم يعمل على النحو المنشود. يمكن للمهندسين فحص الملاءمة بين اللوحات، والتحقق من نقاط التثبيت، وتقييم الوصول للتركيب والصيانة، وتحديد التداخل المحتمل بين المكونات.

عند العثور على مشكلة، يمكن مراجعة الرسم قبل أن تؤثر نفس المشكلة على دفعة أكبر. يمكن أن يساعد تقييم النموذج الأولي أيضًا في تحديد ما إذا كانت المادة المحددة وهندسة الانحناء وطريقة الربط وتشطيب السطح مناسبة للتطبيق المقصود.

تدعم Hehua المشاريع بدءًا من تطوير النماذج الأولية والإنتاج التجريبي بكميات صغيرة وحتى الإنتاج الضخم. تدير الشركة مصنعًا تبلغ مساحته أكثر من 17800 مترًا مربعًا ويعمل به أكثر من 160 موظفًا. يدعم فريقها الفني مراجعة الرسم وتنسيق التصنيع، بينما يساعد نظام إدارة الإنتاج الخاص بها في تنسيق معلومات المشروع والشراء والمخزون والإنتاج.

لإجراء مراجعة فنية أولية، يجب على المشترين تقديم أحدث الرسومات ثنائية الأبعاد وملفات CAD ثلاثية الأبعاد، حيثما كان ذلك متاحًا، بتنسيقات مثل STEP أو IGES. يجب أن يحدد التقديم المادة والسمك والأبعاد الحرجة والانتهاء من السطح ومتطلبات الانضمام وكمية الإنتاج المتوقعة. إذا كان يجب أن يتناسب العلبة مع المعدات الموجودة، فإن الأبعاد المرجعية ومعلومات مكونات التزاوج تكون مفيدة أيضًا.

تسمح هذه التفاصيل لفريق التصنيع بتقييم التصميم المقترح وتحديد مشكلات الإنتاج المحتملة وتحديد تسلسل العملية المناسب قبل بدء العمل.

تنسيق عملية تصنيع العلبة الكاملة

يعتمد غلاف المعدات الناجح على ما هو أكثر من جودة الألواح المقطوعة. يجب أن يعمل اختيار المواد ودقة التشكيل الجانبي والثني والربط والتشطيب والفحص النهائي معًا لإنتاج مكون يناسب المعدات ويؤدي وظيفتها المقصودة.

من خلال التخطيط لهذه المراحل كعملية منسقة، يمكن لمصنعي المعدات الأصلية معالجة مخاطر التصميم في وقت مبكر، وتحسين اتساق التجميع، ووضع متطلبات جودة أكثر وضوحًا للطلبات المتكررة. يوفر القطع بالليزر هندسة البداية، بينما تحدد عمليات التصنيع اللاحقة مدى نجاح الأجزاء الفردية في أن تصبح حاوية كاملة.

توفر شركة Hehua Machinery Technology (Kunshan) Co., Ltd. تصنيعًا متكاملًا للصفائح المعدنية لخزانات المعدات المخصصة، والهيكل، والمبيتات الواقية، والأقواس، والمكونات المعدنية الصناعية الأخرى. ومن خلال الإمكانيات التي تغطي القطع والتشكيل والربط والتشطيب والفحص، تدعم الشركة العملاء بدءًا من مراجعة التصميم الأولية وحتى التحقق من صحة النموذج الأولي وتصنيع الدفعات.

بالنسبة لمشروعك القادم، قم بإعداد الرسومات الهندسية ومواصفات المواد مبكرًا، وحدد الأبعاد المهمة للتجميع، وقم بمراجعة تسلسل التصنيع الكامل قبل الإنتاج. يساعد هذا الأسلوب على التأكد من أن العلبة النهائية تلبي متطلبات التصميم والمتطلبات العملية للمعدات التي سيتم تركيبها فيها.
