اللحام بالليزر للصفائح المعدنية الرقيقة: كيفية تقليل تشوه اللحام

تُستخدم الصفائح المعدنية الرقيقة على نطاق واسع في أغلفة المعدات، والأقواس، والإطارات، والمرفقات، والأغطية، والمكونات الهيكلية الدقيقة. ومع ذلك، يمكن أن يكون لحام الصفائح المعدنية الرقيقة أمرًا صعبًا. قد يتسبب الإدخال المفرط للحرارة في حدوث تزييف أو تشويه أو احتراق أو انحراف في الأبعاد أو عيوب سطحية مرئية. بالنسبة للمصنعين الذين يعملون بتفاوتات مشددة، فإن التحكم في تشوه اللحام لا يقل أهمية عن تحقيق قوة اللحام الكافية.

يوفر اللحام بالليزر حلاً فعالاً للعديد من تطبيقات الصفائح المعدنية الرقيقة لأنه يركز الطاقة في منطقة لحام صغيرة ويمكن أن يقلل التعرض للحرارة غير الضرورية. عند دمجه مع التصميم المناسب للمفاصل، والتحكم في التركيبات، ومعلمات اللحام، والاستقامة، والفحص، وتشطيب السطح، يمكن أن يساعد اللحام بالليزر الشركات المصنعة على إنتاج مجموعات صفائح معدنية أكثر استقرارًا وثباتًا.

بالنسبة لشركة Shanghai Hehua Machinery Technology Co., Ltd. ، يعد اللحام جزءًا من عملية تصنيع المعادن المتكاملة التي تشمل القطع، وتصنيع التركيبات، واللحام، والاستقامة، والتصنيع الثانوي باستخدام الحاسب الآلي، والفحص، ومعالجة الأسطح. يسمح هذا الأسلوب بأخذ تشوه اللحام بعين الاعتبار منذ بداية عملية التصنيع بدلاً من تصحيحه فقط بعد اللحام.

لماذا تتشوه الصفائح المعدنية الرقيقة أثناء اللحام؟

يحدث تشوه اللحام بشكل رئيسي بسبب التسخين والتبريد غير المتساويين. عندما يقوم قوس اللحام أو شعاع الليزر بتسخين منطقة محددة، يتوسع المعدن. عندما تبرد المنطقة الملحومة وتتقلص، تتطور الضغوط الداخلية بين المنطقة الساخنة والمواد المحيطة بها. إذا لم يتم التحكم في هذه الضغوط بشكل صحيح، فقد تنحني الورقة أو تلتوي أو تنثني أو تنسحب بعيدًا عن أبعادها المقصودة.

تعتبر الصفائح المعدنية الرقيقة حساسة بشكل خاص لأنها تحتوي على سماكة مادة أقل لمقاومة الإجهاد الحراري. قد يصبح المكون الذي يبدو مسطحًا قبل اللحام مشوهًا بشكل واضح بعد عدة عمليات لحام.

تشمل العوامل الشائعة التي تؤثر على التشوه ما يلي:

· سمك الورقة ونوع المادة

· لحام مدخلات الحرارة

· سرعة اللحام

· التكوين المشترك

· طول اللحام وتسلسله

· تصميم التثبيت والتركيب

· هندسة الأجزاء

· عدد وموقع اللحامات

· متطلبات استقامة ما بعد اللحام

لهذا السبب، فإن مجرد اختيار عملية لحام منخفضة الحرارة لا يكفي. يجب أن يتم تصميم عملية اللحام بأكملها وفقًا لمتطلبات الأبعاد النهائية للمكون.

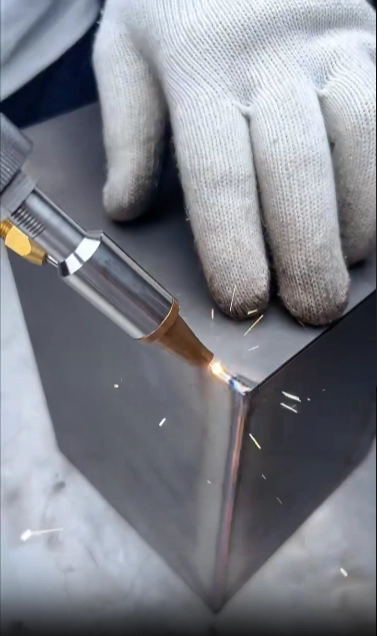

كيف يساعد اللحام بالليزر في تقليل تشوه الصفائح المعدنية الرقيقة

واحدة من المزايا الرئيسية لللحام بالليزر هو مصدر الحرارة المركزة. بالمقارنة مع عمليات اللحام التقليدية، يمكن لليزر توصيل الطاقة إلى منطقة صغيرة نسبيًا، مما يساعد على الحد من حجم المنطقة المتأثرة بالحرارة وتقليل التعرض الحراري غير الضروري.

بالنسبة للصفائح المعدنية الرقيقة، يمكن أن يكون هذا مفيدًا بشكل خاص عندما يتطلب المكون مظهرًا نظيفًا ودقة أبعاد يمكن التحكم فيها.

ومع ذلك، فإن اللحام بالليزر لا يزيل التشوه تلقائيًا. لا يزال من الممكن أن تؤدي الطاقة غير الصحيحة، أو سرعة السير، أو الموضع البؤري، أو إعداد المفصل، أو تسلسل اللحام إلى تشويه حراري. المفتاح هو مطابقة عملية اللحام مع سمك المادة، وهيكل المفصل، ومتطلبات الحمل، ومتطلبات المظهر للجزء النهائي.

في شركة Shanghai Hehua Machinery Technology Co., Ltd.، يتم اختيار عملية اللحام وفقًا للمتطلبات الفعلية لكل مشروع. وبالإضافة إلى اللحام بالليزر، توفر الشركة اللحام MIG/MAG، وTIG/GTAW، واللحام النقطي، واللحام الفيليه، واللحام بالقوس المغمور، والنحاس، واللحام الآلي الآلي. وهذا يسمح بمطابقة طريقة اللحام مع سماكات الألواح المختلفة والمتطلبات الهيكلية بدلاً من إجبار كل مشروع على نفس العملية.

1. تحسين تصميم اللحام قبل الإنتاج

إحدى الطرق الأكثر فعالية للتحكم في التشوه هي معالجة المشكلة قبل لحام الجزء الأول.

يجب أن يأخذ تصميم اللحام المناسب في الاعتبار موقع المفصل، وحجم اللحام، وطول اللحام، وصلابة المكونات، والوصول إلى شعلة اللحام أو رأس الليزر، والاتجاه المتوقع للانكماش الحراري.

تدعم شركة Hehua Machinery مراجعة الرسم وتحسين اللحام DFM قبل الإنتاج. تعمل الشركة مع رسومات CAD ثنائية الأبعاد بالإضافة إلى ملفات 3D STEP وIGS وSolidWorks وUG. تتوفر أيضًا الهندسة العكسية من العينات المادية للعملاء الذين يحتاجون إلى إعادة إنتاج المكونات الملحومة الموجودة.

أثناء المراجعة الفنية، يمكن تقييم مخاطر تشوه اللحام والتشققات المحتملة مسبقًا. ويساعد هذا في تقليل الحاجة إلى إعادة العمل بشكل مكثف بعد بدء الإنتاج.

2. استخدم التركيبات والمشابك المناسبة

تلعب التركيبات دورًا مهمًا في الحفاظ على موضع الصفائح المعدنية الرقيقة أثناء اللحام. وبدون الدعم الكافي، يمكن أن تتحرك الورقة أو تتشوه مع تعرضها للحرارة.

يجب أن تثبت التركيبات الجيدة المكون بشكل آمن مع السماح لعملية اللحام بالمضي قدماً بكفاءة. ومع ذلك، فإن الإفراط في التثبيت قد يؤدي أيضًا إلى خلق ضغوط متبقية غير مرغوب فيها. لذلك، يجب أن يعتمد تصميم التركيبات على الشكل الهندسي وتسلسل اللحام الخاص بالتجميع المحدد.

بالنسبة لمشاريع تصنيع المعدات الأصلية وتصنيع التصميم الشخصي المخصصة، يمكن لشركة Shanghai Hehua Machinery Technology Co., Ltd. توفير تصنيع التركيبات كجزء من خدمة التصنيع المتكاملة. يعد هذا مفيدًا بشكل خاص للإنتاج المتكرر حيث يؤثر تناسق التركيبات بشكل مباشر على قابلية تكرار اللحام.

3. التحكم في مدخلات الحرارة ومعلمات اللحام

يعد الإدخال الحراري أحد أهم المتغيرات في التحكم في التشوه. يمكن للطاقة المفرطة توسيع المنطقة المتضررة بالحرارة وزيادة الانكماش الحراري بعد التبريد.

بالنسبة للصفائح المعدنية الرقيقة، يجب أن تكون معلمات اللحام مطابقة بعناية لنوع المادة وسمكها. الفولاذ الكربوني، الفولاذ المجلفن، الفولاذ المقاوم للصدأ 304/316، سبائك الألومنيوم، الحديد الزهر، حديد الدكتايل، وسبائك النحاس لها خصائص حرارية ولحام مختلفة.

يعد التوازن الصحيح بين طاقة اللحام وسرعة السفر أمرًا ضروريًا. الهدف ليس مجرد استخدام أقل قدر ممكن من مدخلات الحرارة، ولكن تحقيق اختراق مناسب وقوة اللحام مع تقليل التحميل الحراري غير الضروري.

بالنسبة للإنتاج بكميات كبيرة، يمكن أن يعمل اللحام الآلي على تحسين الاتساق من خلال الحفاظ على سرعة السير المتكررة وموضع الشعلة وتسلسل اللحام.

4. تخطيط تسلسل اللحام

يمكن أن يكون لتسلسل اللحام تأثير كبير على الشكل النهائي لمجموعة الصفائح المعدنية الرقيقة.

إذا تم تنفيذ اللحامات الطويلة بشكل مستمر في اتجاه واحد، فإن الانكماش الناتج قد يسحب المكون نحو جانب واحد. يمكن أن يساعد تبديل اتجاه اللحام، واستخدام اللحامات المتقطعة حيثما يسمح التصميم، أو توزيع اللحامات عبر مناطق مختلفة في موازنة الإجهاد الحراري.

يعتمد التسلسل الأفضل على هندسة الجزء والمتطلبات الهيكلية. بالنسبة للمكونات الدقيقة، غالبًا ما يكون من الأفضل تحديد تسلسل اللحام أثناء المرحلة الهندسية بدلاً من تعديله بعد حدوث التشوه بالفعل.

5. استخدم التسوية بعد اللحام عند الضرورة

حتى مع معلمات اللحام المحسنة، قد تتطلب بعض المكونات استقامة ما بعد اللحام. وينطبق هذا بشكل خاص على الإطارات الملحومة، وقواعد المعدات، والأقواس، والمبيتات، والتجمعات الأخرى ذات متطلبات الأبعاد الصارمة.

تشتمل شركة Hehua Machinery على استقامة ما بعد اللحام ضمن قدراتها التصنيعية. بعد اللحام، يمكن فحص التجميعات وتصحيحها قبل الانتقال إلى المعالجة الثانوية CNC أو تشطيب السطح.

تحدد الشركة التفاوتات الإجمالية للأبعاد بحوالي ±0.1 إلى ±0.3 مم للمكونات القابلة للتطبيق، مع التحكم في التسطيح إلى .030.03 مم/100 مم بعد التسوية، اعتمادًا على متطلبات المشروع.

يوفر هذا المزيج من اللحام والاستقامة الخاضعة للتحكم طريقًا أكثر عملية لتحقيق متطلبات الأبعاد النهائية بدلاً من الاعتماد فقط على تعديلات معلمات اللحام.

6. فحص جودة اللحام والأبعاد النهائية

يعد تقليل التشوه جزءًا واحدًا فقط من جودة اللحام. يجب أن يفي المكون الملحوم أيضًا بمتطلبات سلامة اللحام ودقة الأبعاد والأداء الخاص بالتطبيق.

في شركة Shanghai Hehua Machinery Technology Co., Ltd.، تخضع التجميعات الملحومة لفحص المواد الواردة، والفحص أثناء العملية، وفحوصات الاستقامة بعد اللحام، ومراقبة الجودة النهائية. يتم فحص اللحامات بحثًا عن مشكلات مثل المسامية واحتواء الخبث والتكسير.

بالنسبة للمكونات المرتبطة بالضغط، يمكن إجراء اختبار ضيق الهواء وضيق الماء. يتوفر أيضًا اختبار الجسيمات المغناطيسية (MT)، واختبار الموجات فوق الصوتية (UT)، والاختبار الهيدروستاتيكي لحامات الضغط الحرجة.

تعد إجراءات الفحص هذه مهمة بشكل خاص للمكونات المستخدمة في الآلات الصناعية ومعدات الضاغط وآلات البناء والتطبيقات الأخرى حيث يؤثر أداء اللحام بشكل مباشر على الموثوقية التشغيلية.

7. النظر في المعالجة السطحية بعد اللحام

غالبًا ما تتطلب تجميعات الصفائح المعدنية الرقيقة أكثر من مجرد اللحام. قد تكون هناك حاجة إلى الطحن، والتلميع، والتفجير، وطلاء المسحوق، والجلفنة، والأكسدة، والرحلان الكهربائي، والأكسيد الأسود، وغيرها من المعالجات السطحية اعتمادًا على التطبيق.

يمكن أن تؤدي المعالجة السطحية بعد اللحام إلى تحسين مقاومة التآكل والمظهر، ولكن يجب أيضًا أخذها في الاعتبار أثناء خطة التصنيع الأولية. قد يؤثر تناثر اللحام، والحواف الحادة، وتعزيز اللحام المفرط، والتشوه المحلي على اللمسة النهائية النهائية.

توفر شركة Hehua Machinery معالجة متكاملة لما بعد اللحام، مما يسمح للعملاء بدمج اللحام، والاستقامة، والتصنيع الآلي، وتشطيب السطح ضمن سير عمل تصنيعي واحد.

تطبيقات لحام الصفائح المعدنية الدقيقة الدقيقة

يعد تشوه اللحام الذي يتم التحكم فيه مهمًا بشكل خاص للمكونات التي تحتاج إلى التوافق مع الأجزاء الأخرى المُشكَّلة أو المُجمَّعة.

تشمل التطبيقات النموذجية ما يلي:

· العلب المصنوعة من الصفائح المعدنية الملحومة

· إطارات الضاغط ومبيتات الضغط

· قواعد المعدات

· بين قوسين آلات البناء

· تركيب دقيق بين قوسين

· إطارات الآلات الصناعية

· هياكل الألمنيوم خفيفة الوزن

· العبوات المصنوعة من الفولاذ المقاوم للصدأ

· تجميعات ملحومة لأنابيب الضغط

· مكونات معدات أشباه الموصلات

· هياكل معدات الطاقة الجديدة

بفضل خبرتها في خدمة قطاعات السيارات، والنقل بالسكك الحديدية، والفضاء، وطاقة الرياح، والطاقة النووية، والآلات الصناعية، ومعدات أشباه الموصلات، ومعدات الطاقة الجديدة، فإن شركة Shanghai Hehua Machinery Technology Co., Ltd. مجهزة للتعامل مع كل من تطوير النماذج الأولية وبرامج الإنتاج الأكبر.

نهج عملي للحد من تشوه اللحام

بالنسبة للصفائح المعدنية الرقيقة، ينبغي التعامل مع تشوه اللحام باعتباره مشكلة تتعلق بالتحكم في العملية وليس مشكلة يمكن إصلاحها ببساطة في النهاية.

يبدأ سير العمل العملي بمراجعة التصميم وتحسين DFM، يليه اختيار المواد المناسبة، وتصميم التركيبات، واختيار عملية اللحام، والتحكم في مدخلات الحرارة، وتخطيط تسلسل اللحام، واستقامة ما بعد اللحام. يتم بعد ذلك فحص الأبعاد واختبار جودة اللحام للتأكد من ما إذا كان التجميع النهائي يلبي المواصفات المطلوبة.

يعد هذا النهج المتكامل ذا قيمة خاصة لمشروعات OEM وODM حيث يحتاج العملاء إلى أبعاد قابلة للتكرار وجودة لحام مستقرة وتسليم موثوق به عبر دفعات إنتاج متعددة.

تدير شركة Shanghai Hehua Machinery Technology Co., Ltd. مصنعًا مساحته أكثر من 17,800 متر مربع ويعمل به أكثر من 160 موظفًا وتوفر خدمات التصنيع والتصدير الشاملة. يتم دعم قدرات الجودة واللحام الخاصة بها من خلال مؤهلات ISO 9001 وIATF 16949 وEN 15085 وEN ISO 9606-1.

بالنسبة للمصنعين الذين يبحثون عن شريك لحام لمكونات الصفائح المعدنية الرقيقة، فإن الحل الصحيح لا يتمثل في مجرد اختيار آلة لحام. إنه اختيار عملية كاملة قادرة على التحكم في الحرارة والتشوه والأبعاد وجودة اللحام ومتطلبات ما بعد اللحام.

لمناقشة مشروع مخصص للصفائح المعدنية الرقيقة، يمكن تقييم اللحام بالليزر جنبًا إلى جنب مع MIG وTIG واللحام الموضعي واللحام الآلي وفقًا للمادة والسمك وتصميم المفاصل وحجم الإنتاج والتفاوتات المطلوبة. بفضل قدرات اللحام والتصنيع الثانوي المتكاملة، يمكن لشركة Shanghai Hehua Machinery Technology Co., Ltd. دعم المشاريع بدءًا من مراجعة الرسومات وأخذ عينات النماذج الأولية وحتى الإنتاج والفحص ومعالجة الأسطح والتصدير.
