خدمات الخراطة

1 、 مقدمة العملية | ما الذي يمكن أن تحله مخارط CNC؟

الاستدارة/التركيز العالي: تشغيل المغزل ≥ 0.003 مم، دوائر داخلية وخارجية كاملة، وجوه نهائية، وأخاديد في مشبك واحد، التركيز ≥ 0.01 مم شكل دوار معقد: XZ محوران + وحدة المحور Y، قادرة على تحويل المضلعات، المحاور اللامركزية، والأسطح غير الدائرية خيط عالي الدقة: مشفر 0.001 درجة، متري/إمبراطوري/معامل/خيط خطوة شعاعي الخطأ التراكمي ≥ 0.02 مم / 25 مم طحن استبدال السيارة الصلبة: شفرة CBN HRC> 62 جزءًا مرويًا Ra ≥ 0.4 ميكرومتر، مما يوفر الطحن الثانوي نطاق واسع بدون طيار: آلة تغذية القضبان + آلة تغذية أوتوماتيكية + وحدة تغذية، تشغيل متواصل على مدار 24 ساعة، إنتاج شهري يبلغ 300000 قطعة

2- القدرات

غرض	مواصفة
الحد الأقصى لقطر التأرجح	600 ملم (أفقيًا) / 500 ملم (عموديًا)
الحد الأقصى لطول الدوران	1000 ملم (أفقيًا) / 700 ملم (عموديًا)
سعة تغذية البار	Φ5-80 ملم، طول 3 متر
دقة الآلات	IT6-IT7، الاستدارة ≥0.003 مم، سطح Ra<0.4 ميكرومتر
صلابة المواد	المواد الناعمة - HRC62 (الخراطة الصلبة)
سعة الدفعة	1-100,000 قطعة/دفعة، التغيير <15 دقيقة

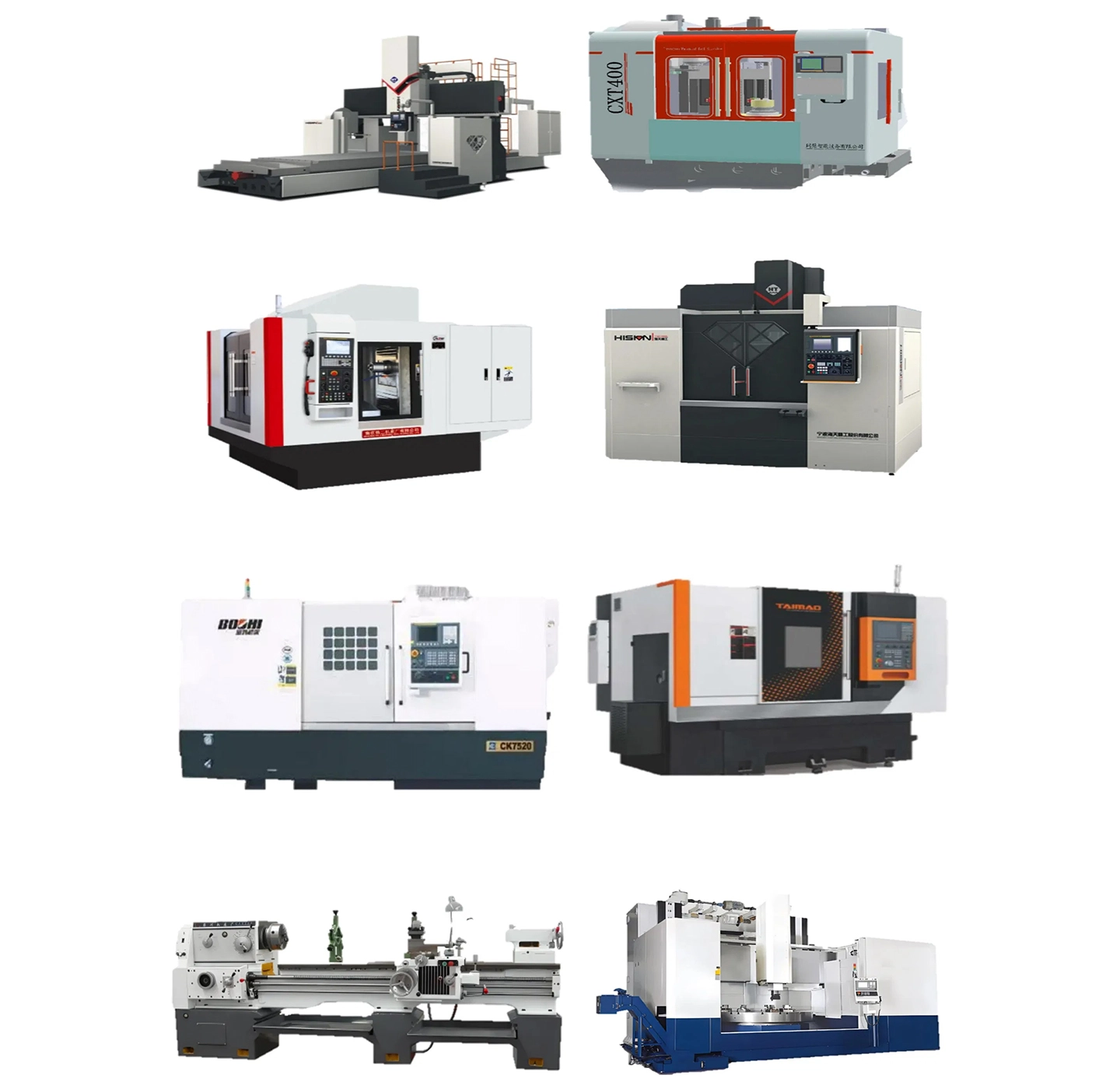

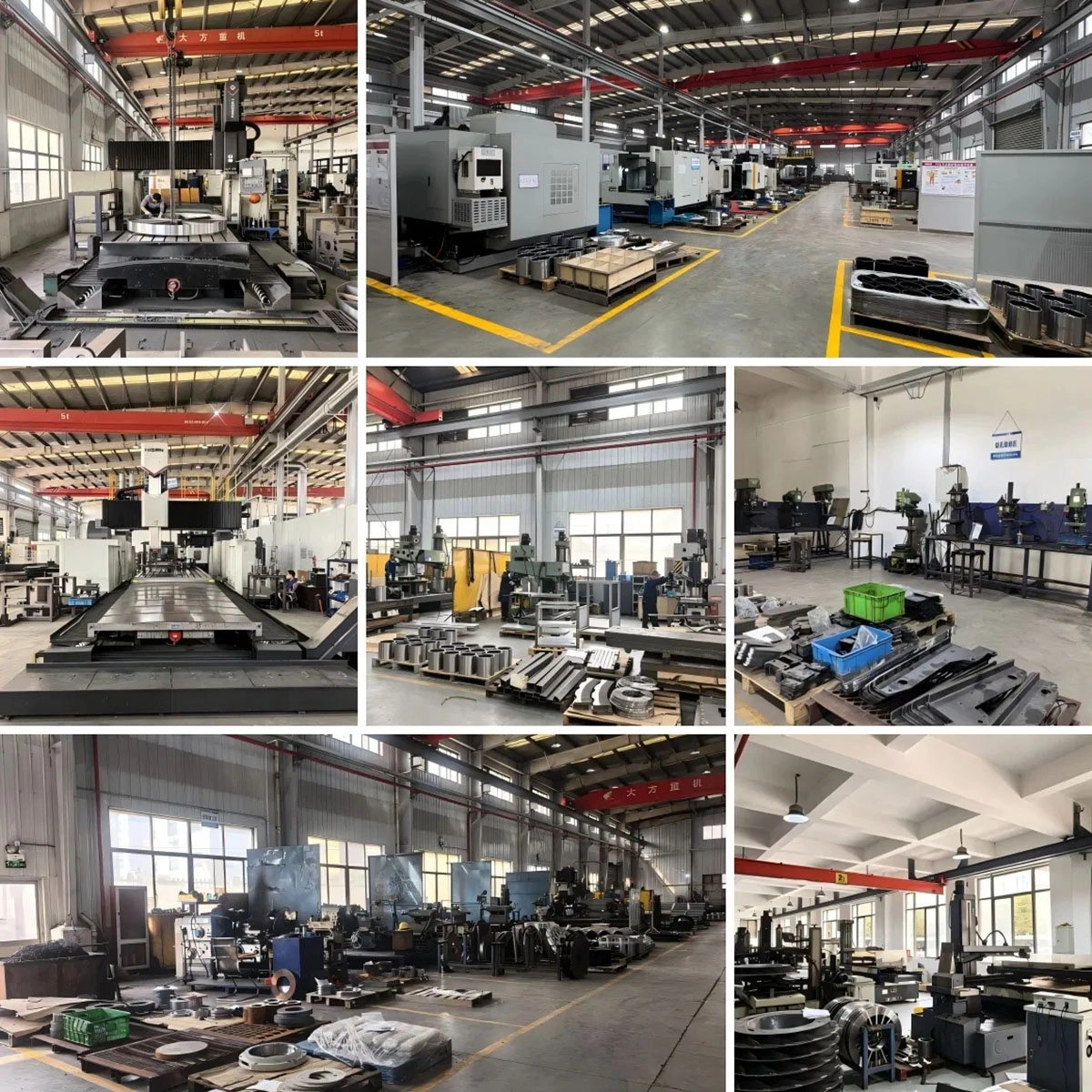

3 、 معداتنا

دوسان بوما 2600Y

ظرف مقاس 8 بوصات، المحور Y ± 50 مم، مع برج طاقة 12 موضعًا
مركب طحن السيارة، واستكمال طحن السيارة وحفرها دفعة واحدة، مما يقلل التثبيت الثانوي

مازاك كيو تي-200MS

عمود دوران مزدوج + برج مزدوج، معالجة أمامية/خلفية بدون تقليب يدوي
ماكينة تصنيع القضبان بقطر 65 مم، مناسبة لكميات كبيرة من الأعمدة الصغيرة

هاردينج T51SP فائق الدقة

شبكة المحور X 0.1 ميكرومتر، مع تدفق مغزلي يبلغ 0.001 مم
متخصص في الدوران فائق الدقة للمقاعد الحاملة والأكمام المغزلية

ستار SB-20R

آلة مشي من النوع السويسري، وصلة ذات 7 محاور، عمود رفيع ضمن Φ 20 مم
تدوير كامل، طحن، حفر جانبي، ونقر في عملية تثبيت واحدة، مع نسبة طول إلى قطر 20:1

4، دراسات حالة للخراطة باستخدام الحاسب الآلي | تحول الحالات

الحالة 1 | عمود محرك الطاقة الجديد

المواد: 42CrMo4 مروي ومقسى HB 280

الحجم: Φ 35 × 220 مم، المحورية 0.01 مم

الميزات: دائرة خارجية + أخدود أداة + خيط M24 × 1.5 + موضع مسطح

الحل: PUMA 2600Y الطحن لمرة واحدة، شفرة CBN ذات الدوران الصلب

النتيجة: الاستدارة 0.003 مم، خطأ الخيط التراكمي 0.015 مم، الإنتاج الشهري 50000 قطعة

الحالة 2 | الأكمام المشتركة للروبوت الصناعي

المادة: ألومنيوم 7075-T6

الحجم: Φ 80 × 60 مم، سمك الجدار 1.2 مم

الصعوبة: تشوه الجدار الرقيق، تحمل الثقب الداخلي H7

الحل: مغزل مزدوج QT-200MS، قوة تثبيت منخفضة + ظرف مفرغ

النتيجة: استدارة الثقب الداخلي بمقدار 0.005 مم، دفعة من 100000 قطعة بدون تشوه

الحالة 3 | مسامير العظام الطبية المصنوعة من الفولاذ المقاوم للصدأ

المواد: الفولاذ المقاوم للصدأ 316LVM

الحجم: Φ 4 × 50 مم، نسبة الطول إلى القطر 12:1

الحل: ماكينة المشي Star SB-20R، تفريز دوار ذو 7 محاور + ثقب عرضي للحفر الجانبي

النتيجة: سطح Ra ≥ 0.2 ميكرومتر، لا يتطلب تلميع، تغليف خامل مباشرة

5 、 أدوات القطع والأتمتة

حامل أداة تبريد عالي الضغط Sandvik CoroTurn HP، كسر رقاقة موثوق به، طول رقاقة حديد أقل من 30 مم،
شفرة ماسية من السيراميك/PCBN/CVD، سيارة صلبة HRC62، استبدال الطحن الخارجي
آلة تغذية شريطية أوتوماتيكية + وحدة تغذية + قياس عبر الإنترنت، تشغيل بدون طيار على مدار 24 ساعة،
وضع علامة ليزر QR Code: رقم الجزء + رقم فرن المادة لكل دفعة، امسح الرمز ضوئيًا لإمكانية التتبع

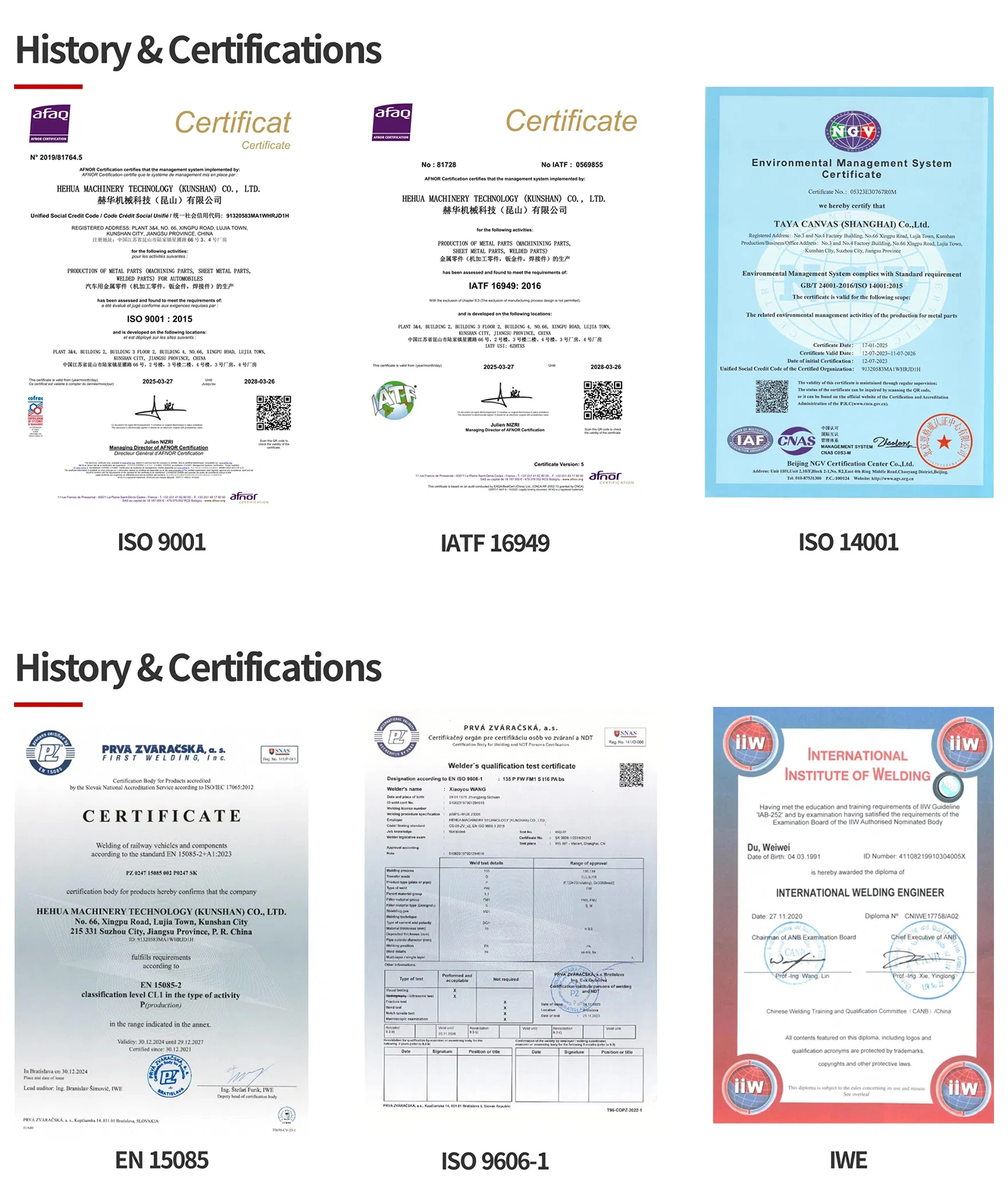

6 、 الجودة والشهادة

معيار التسامح الدقيق ISO 2768-f
اختبار دقة الخيط ISO 6789
ثلاثة قياسات إحداثية للقطعة الأولى من كل دفعة + قياس عبر الإنترنت للقطر الخارجي للدفعة، مع تحميل البيانات تلقائيًا إلى
مقياس خشونة السطح MES + مقياس الكفاف + مقياس الاستدارة، Ra ≥ 0.4 ميكرومتر مرفق تقرير القياس الفعلي

الأسئلة الشائعة حول هيهوا

موثوقية الثقة

سنوات من الخبرة في التصدير إلى الأسواق العالمية، مما يثبت موثوقيتنا في الجودة والخدمات اللوجستية والامتثال.

تضمن إدارة الجودة المعتمدة والإنتاج الموحد نتائج موثوقة وقابلة للتكرار لكل طلب.

ما هي التفاوتات التي يمكنك تحقيقها؟

التسامح القياسي لدينا في التصنيع باستخدام الحاسب الآلي هو DIN-2768-1-f (ناعم) أو +/- 0.01 مم. بالنسبة للمتطلبات عالية الدقة، يمكننا تحقيق تفاوتات ضيقة تصل إلى +/- 0.005 مم اعتمادًا على الهندسة والمواد.

ما هي التشطيبات السطحية التي تقدمها؟

نحن نقدم خدمات معالجة الأسطح الشاملة، بما في ذلك: السفع الرملي المُشكَّل آليًا (المنخفض) الأنودة (النوع ll النوع الثالث) مرآة التلميع طلاء مسحوق الطلاء النقش بالليزر (الشعار/النص)

ما مدى السرعة التي يمكنني الحصول على الاقتباس؟

أرسل لنا ملفاتك ثلاثية الأبعاد (STEP/IGES) ورسومات ثنائية الأبعاد (PDF). سيقوم فريقنا الهندسي بتحليلها وتقديم عرض أسعار تفصيلي خلال 6-12 ساعة.

ما هو المهلة الزمنية النموذجية الخاصة بك؟

النماذج الأولية: 3-7 أيام الإنتاج 10-20 يومًا كما نقدم خدمة سريعة للمشاريع العاجلة.

هل تقدم عينات قبل الإنتاج الضخم ؟

نعم، نوصي دائمًا بعمل عينة ما قبل الإنتاج للموافقة عليها. سوف نرسل لك صورًا/مقاطع فيديو أو نشحن العينة المادية إليك للتحقق منها قبل تشغيل الدفعة الكاملة.

ماذا لو كانت الأجزاء غير مطابقة للمواصفات؟

لدينا سياسة صارمة لمراقبة الجودة. إذا كانت الأجزاء لا تستوفي مواصفات الرسم، فسوف نقوم بإعادة تصنيعها مجانًا أو إعادة أموالك بالكامل. نحن ندعم الجودة بنسبة 100%.

ما هي المواد التي يمكنك تشكيلها؟

نحن نعمل مع مجموعة واسعة من المواد بما في ذلك: المعادن، والألمنيوم (6061، 7075)، والفولاذ المقاوم للصدأ (303، 304، 316)، والنحاس، والنحاس، والتيتانيوم، والبلاستيك: ABS، POM (Delrin)، PEEK، النايلون، البولي كربونات. إذا كنت بحاجة إلى مادة خاصة، فقط اسمحوا لنا أن نعرف.

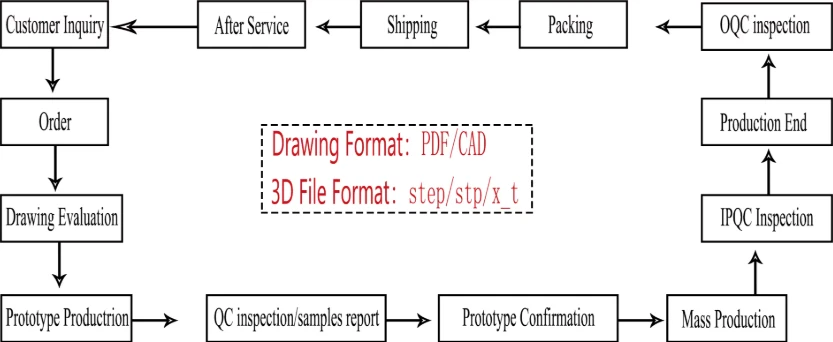

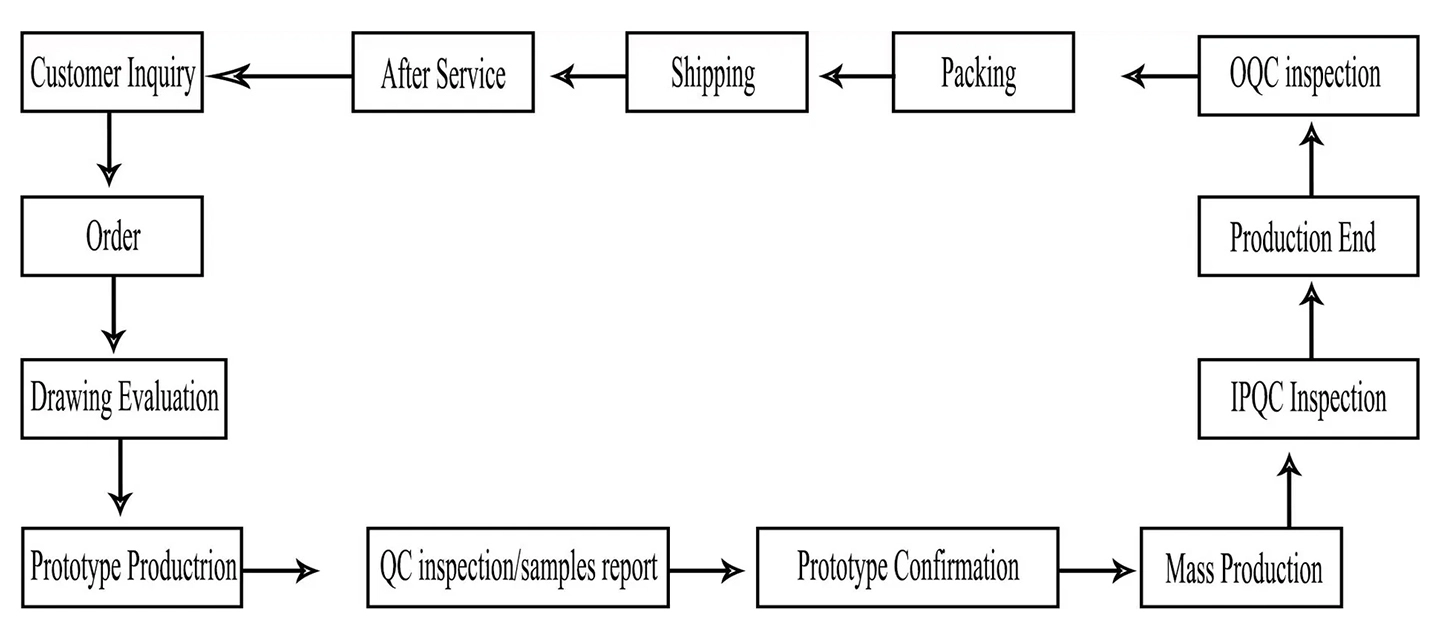

عملية التخصيص
