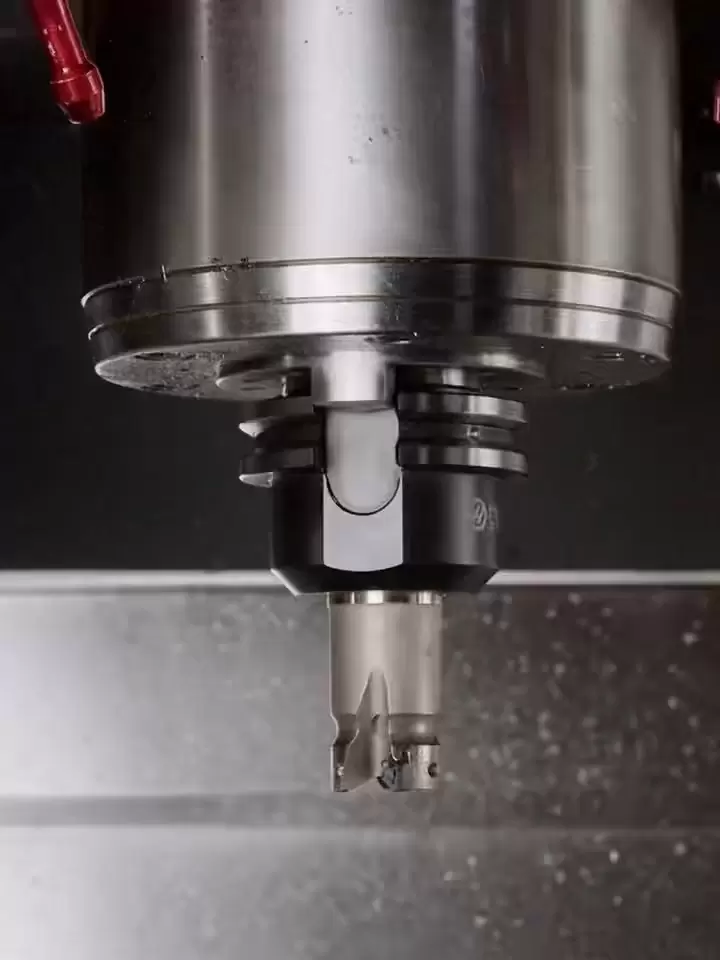

خدمات الطحن

1- مقدمة عن العملية | ما الذي يمكن أن تحله لك عملية الطحن باستخدام الحاسوب؟

سطح ثلاثي الأبعاد معقد: وصلة من 3 إلى 5 محاور للتثبيت لمرة واحدة لإتمام المعالجة متعددة الأوجه، مما يلغي أخطاء التقليب اليدوي.
تحديد المواقع بدقة عالية: تكرارية ± 0.01 مم، يمكن تجميع موضع الثقب والتجويف والخيط مباشرةً.
معالجة المواد الصلبة: طحن عالي السرعة لـ CBN مُقسّى HRC52، يحل محل الطحن التقليدي، مما يوفر 30% من ساعات العمل.
تأثير المرآة: مسار شفرة عالي اللمعان Ra ≤ 0.4 ميكرومتر، لا حاجة للمعالجة اللاحقة للأجزاء الخارجية.
تسليم سريع للكميات الصغيرة: تغيير تلقائي للأدوات على مدار 24 ساعة + قياس عبر الإنترنت، بدءًا من قطعة واحدة، يتم الشحن خلال 48 ساعة.

2- القدرات

3- معداتنا

مركز تشغيل لونغمن GMC-3016

نطاق الحركة: 3200 × 1600 × 800 مم، BT50 22 كيلو واط.
مناسب لعمليات الطحن متعددة الجوانب لأغلفة المحركات الكبيرة وقواعد آلات التشغيل.

مركز تشغيل عمودي Mazak VCN-700L × 3

نطاق الحركة: ١٢٠٠ × ٧٠٠ × ٦٠٠ مم، محرك مباشر بسرعة ١٢٠٠٠ دورة في الدقيقة.
معالجة عالية السرعة للألمنيوم، تشكيل موحد للأخدود على شكل حرف T/ضلع تبديد الحرارة.

مركز التصنيع الأفقي Doosan DHM 6300

صينية مزدوجة 630 × 630 مم، طاولة دوارة CNC بدقة 0.001 درجة،
معالجة رباعية الجوانب لأجزاء من نوع الصندوق، بدقة تكرار ± 0.005 مم

مركز تشغيل Haas UMC-750 ذو 5 محاور

نطاق الحركة: 750 × 500 × 500 مم، ± 120 درجة على المحور B.
يتم إنجاز المروحة، والتجويف العميق للقالب، والسطح غير المنتظم لغلاف محرك WEG في عملية واحدة.

4- دراسات حالة في مجال الطحن | حالات تطبيقية

5- الجودة والتسليم

معيار التفاوت الدقيق ISO 2768-f:
تقرير إحداثيات ثلاثي للعينة الأولى لكل دفعة + فحص بنسبة 10%.
رأس قياس متصل بالإنترنت: تعويض فوري للأبعاد، CPK ≥ 1.67.
التسليم خلال 48 ساعة: تغيير تلقائي للأدوات + نظام ورديتين على مدار 24 ساعة، الطلبات العاجلة تتطلب يومًا واحدًا لإنتاج العينة.
