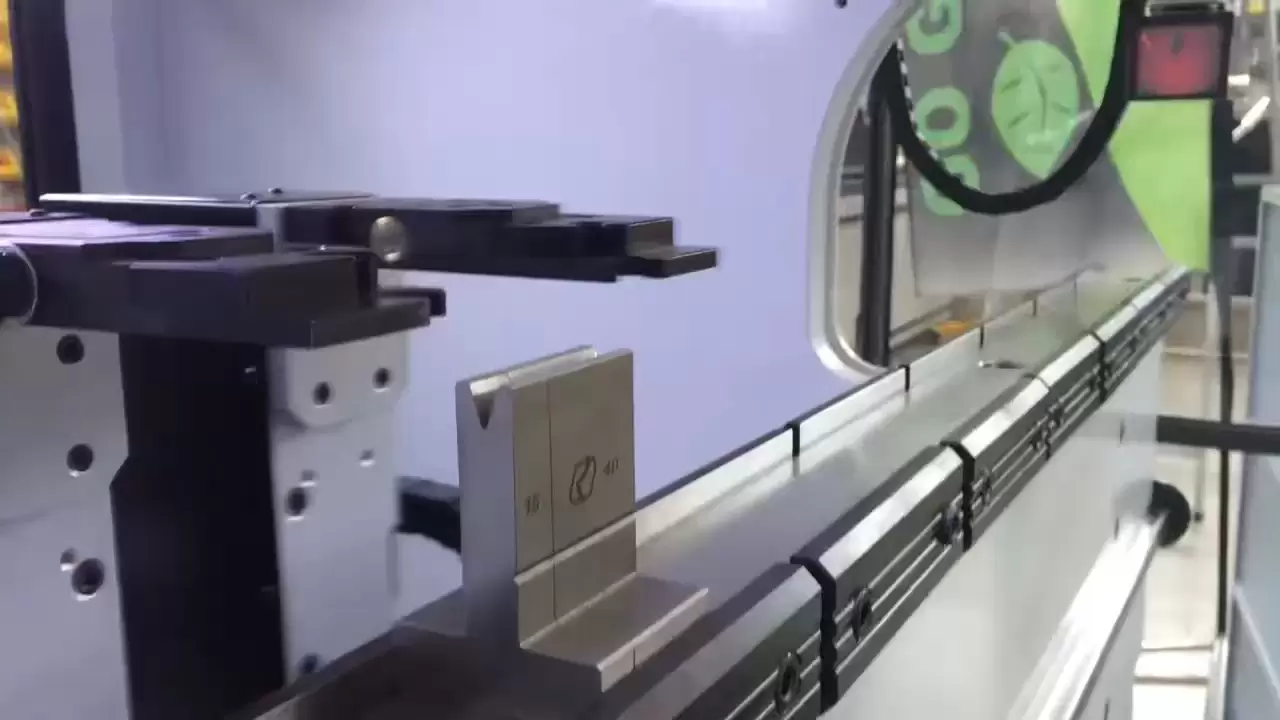

الانحناء

1- مقدمة عن العملية | ما الذي تحله آلة الثني؟

تشكيل لمرة واحدة: طي الصفيحة المعدنية إلى أي مقطع عرضي ثنائي الأبعاد، مما يلغي الحاجة إلى التوصيل والمعالجة الثانوية.
زاوية عالية الدقة: مادة توقف خلفية CNC + مسطرة شبكية، دقة تكرار ± 0.1 درجة، تلبي متطلبات التجميع بدون فحص.
انحناء بنصف قطر صغير: الحد الأدنى لنصف القطر الداخلي 0.2 مم، مناسب لألواح الأجهزة المنزلية ذات الحواف الحادة والهياكل الدقيقة.
استقامة طويلة: عارضة متكاملة بطول 6 أمتار، استقامة كلية ≤ 0.3 مم/1000 مم، مناسبة لعربات المصاعد وألواحها الجانبية.
أشكال متعددة الأضلاع معقدة: انحناء متعدد وتغيير تلقائي للقالب، مما يحقق إنجازًا لمرة واحدة لأشكال الصندوق والقرص وC وZ

2- القدرات

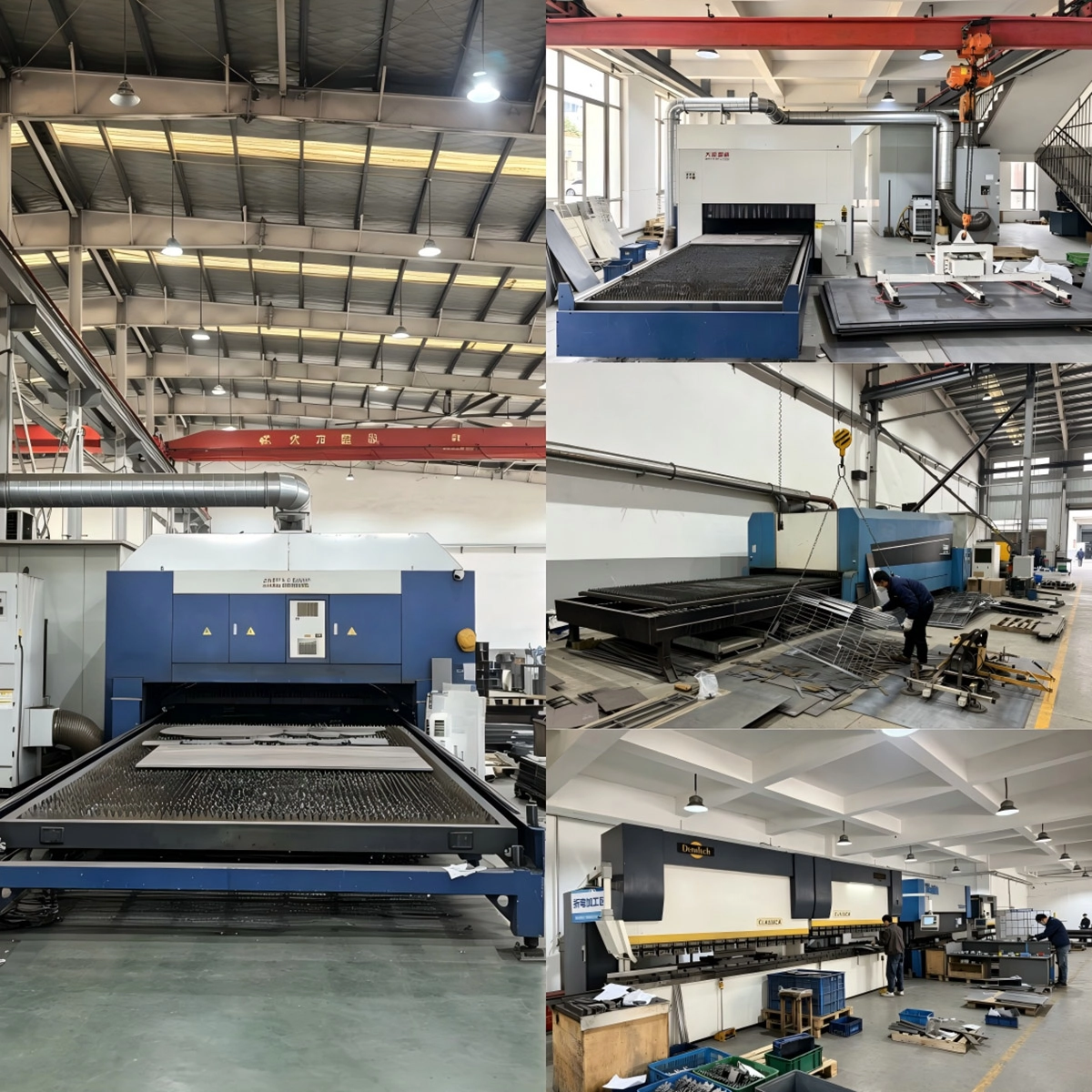

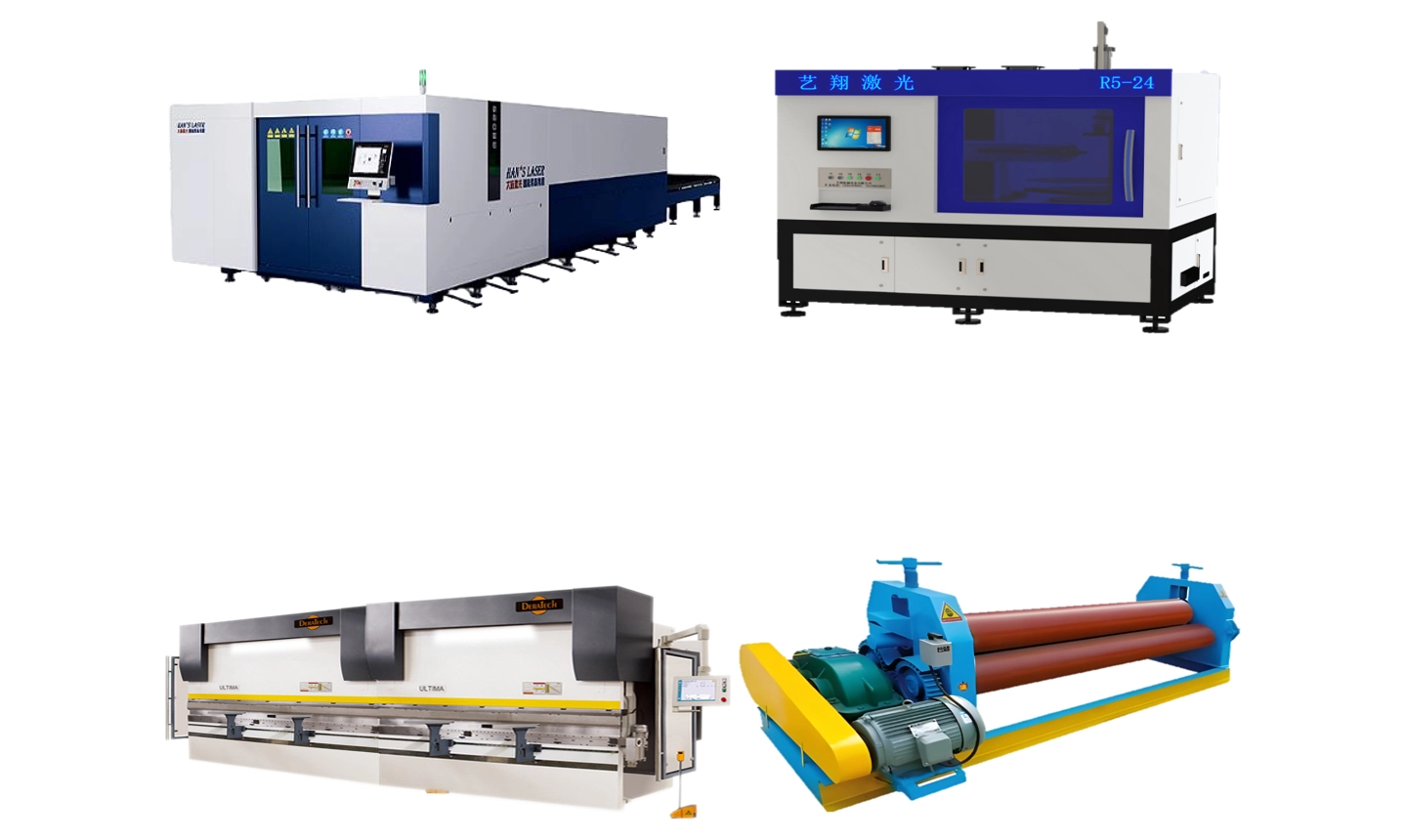

3- معداتنا

TruBend 5170

170 طن × 3100 مم، نظام تحكم رقمي رباعي المحاور، نظام هيدروليكي عالي السرعة 200 مم/ثانية.
مناسب للإنتاج السريع بكميات كبيرة من الصفائح الرقيقة بسماكة 1-3 مم، مفضل في صناعة الأجهزة المنزلية.

TruBend 5230

230 طن × 4100 مم، 6 محاور + تصحيح زاوية في الوقت الحقيقي
للوحة متوسطة السماكة من 3 إلى 8 مم، حلقة مغلقة للزاوية ± 0.1 درجة

LVD PPEB 2200/6100

2200 طن × 6100 مم، ماكينة CNC ثمانية المحاور، قوالب علوية وسفلية مجزأة،
لوح سميك 20 مم × 6 م من الفولاذ البحري يتم تشكيله دفعة واحدة

ماكينة ثني كهربائية مؤازرة HFE-M 100-3100

١٠٠ طن × ٣١٠٠ مم، تعمل بمحرك سيرفو، مما يقلل استهلاك الطاقة بنسبة ٣٥٪.
غلاف مرآة من الفولاذ المقاوم للصدأ بسماكة ٠.٣-٢ مم، لا يترك بقع زيت، ولا يتطلب تنظيفًا.

4- دراسات حالة الانحناء | دراسات حالة الانحناء

5- القوالب والأتمتة

أكثر من 800 قالب علوي/سفلي قياسي مخزنة، تغطي الزوايا الحادة، والقوالب المنحنية، والأشكال الصندوقية، والأقواس.
مستودع تغيير القوالب الأوتوماتيكي (ATC) بسعة 5 أطنان وزمن تغيير القالب أقل من 90 ثانية.
وحدة ثني آلية: آلة ثني + روبوت سداسي المحاور + محاذاة بصرية، تشغيل آلي على مدار 24 ساعة.
برنامج برمجة غير متصل بالإنترنت: BySoft 7/TruTops Bend، محاكاة تصادم ثلاثية الأبعاد، تقليل زمن ضبط القطعة الأولى بنسبة 70%.

6- الجودة وإمكانية التتبع

معيار دقة الانحناء ISO 9013، مستوى سماحية الزاوية 1.
تقرير إحداثيات ثلاثية للعينة الأولى لكل دفعة + عينة من الدفعة بنسبة 10%.
إمكانية تتبع رمز الاستجابة السريعة: رقم فرن المادة + رقم القالب + معلمات الانحناء + اسم المفتش.
التكامل مع نظام إدارة عمليات التصنيع (MES) لتحميل بيانات قوة الانحناء والزاوية والحجم في الوقت الفعلي.
