اللحام بالليزر

1. مقدمة العملية | ما هي المشاكل التي يمكن أن يحلها اللحام بالليزر؟

الحد الأدنى من المنطقة المتأثرة بالحرارة: التركيز بالليزر Ø 0.2-0.6 مم، HAZ ≥ 0.3 مم، تشوه اللوحة الرقيقة <0.1 مم، لا حاجة للتسوية اللاحقة
نسبة العرض إلى الارتفاع العالية: تأثير ثقب القفل مع نسبة العمق إلى العرض 10:1، اختراق 0.1-8 مم مرة واحدة دون الحاجة إلى طبقات أو قنوات متعددة
مسار عالي الدقة: روبوت ذو ستة محاور + تتبع درزات اللحام في الوقت الحقيقي، دقة التكرار ± 0.05 مم، عرض خط اللحام القابل للتحكم 0.5-1.5 مم
دورة عالية السرعة: 2-4 م/دقيقة للوحة رفيعة 1 كيلو وات، 1-1.5 م/دقيقة للوحة متوسطة السُمك 3 كيلو وات، 3-5 مرات أسرع من TIG التقليدي
توافق المواد على نطاق واسع: يمكن تشكيل الفولاذ الكربوني والفولاذ المقاوم للصدأ والألمنيوم والنحاس والتيتانيوم والمعادن المتباينة (فولاذ الألومنيوم والفولاذ المقاوم للصدأ النحاسي) دفعة واحدة

2. القدرات

غرض	المعلمة
الحد الأقصى لحجم الجزء الواحد	3500 × 1500 × 800 ملم (وصول ذراع الروبوت)
سمك اللحام	0.1 ملم – 8 ملم (اختراق من جانب واحد)
أنواع اللحام	بعقب، فيليه، لفة، محيطي، التماس المنحني ثلاثي الأبعاد
دقة تحديد المواقع	±0.05 ملم (روبوت + تتبع)
جودة السطح	خالي من المسام والخطوط السفلية، Ra ≥ 1.6 ميكرومتر، جاهز للتنظيف/التلميع
سعة الدفعة	1 – 100.000 قطعة/دفعة، تشغيل متواصل على مدار 24 ساعة

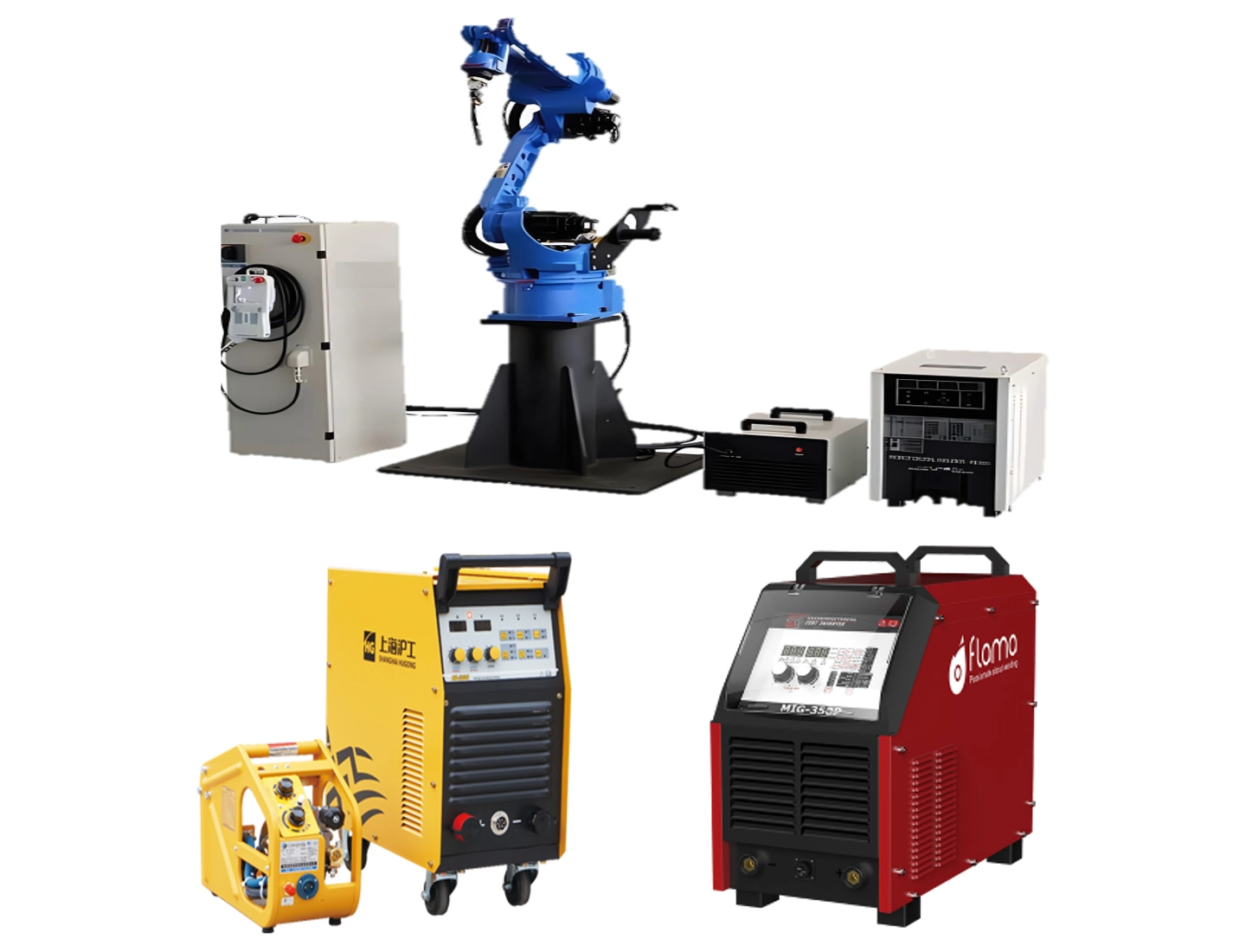

3. معداتنا

ألياف ليزر IPG 6 كيلو واط + FANUC M-20iA

روبوت ذو ستة محاور، مدى الذراع 1811 مم، تكرار ± 0.02 مم
مناسب للدرزات الطويلة المستقيمة المصنوعة من الفولاذ المقاوم للصدأ/الألومنيوم مقاس 1-6 مم، بسرعة 1.5 م/دقيقة

قرص ترومف 4 كيلو وات + كوكا KR30 HA

ذراع ديناميكي عالي، تكرار إصدار HA ± 0.02 مم، مع تتبع درزات اللحام،
لحام خاص للمواد العاكسة 0.5-4 مم (النحاس والألومنيوم) بدون رش

رأس المسح الضوئي سكانسونيك عن بعد 3 كيلو واط

عرض المسح البؤري 5-58 مم، تردد التأرجح 1 كيلو هرتز،
مادة الألومنيوم الفولاذية غير المشابهة لحلقات باب السيارة، مع عرض لفة 20 مم واختراق اللحام لمرة واحدة

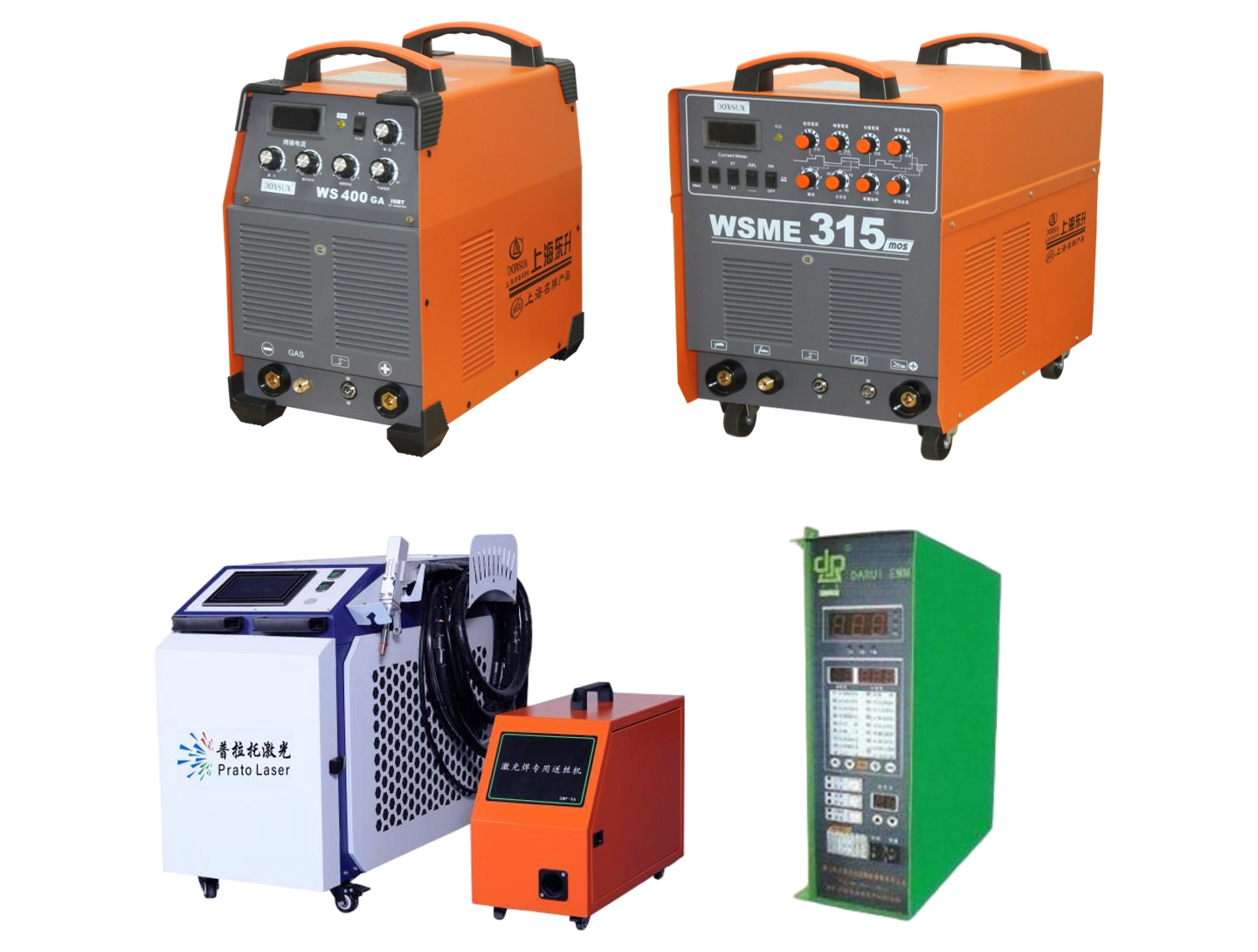

لحام ليزر محمول متأرجح بقوة 1500 واط

حجم البقعة قابل للتعديل من 0 إلى 5 مم، وهو مناسب لإصلاح اللحام النموذجي والتحقق من المادة الأولى بكميات كبيرة.
سيناريو بدون تركيبات، تغيير أقل من 5 دقائق

4. دراسات حالة اللحام بالليزر | حالات التطبيق النموذجية

الحالة 1 | غلاف من الألومنيوم لبطاريات الطاقة الجديدة

المواد: 6061-T6 مقطع مقذوف، سمك الجدار 2 مم

التماس اللحام: وصلات زاوية مستمرة من جميع الجوانب بطول إجمالي 1.2 متر

التحدي: الختم ≥ 1 × 10 ⁻⁶ Pa · m ³/s، التشوه ≥ 0.1 مم

الحل: ألياف ليزر بقدرة 6 كيلو وات، رأس مسح يتأرجح 20 مم، سرعة 1.2 م/دقيقة

النتيجة: نسبة النجاح الأولى كانت 99.5%، ونجاح كشف التسرب بمطياف كتلة الهيليوم، وتم إنتاج 120000 قطعة شهريا

الحالة 2 | لحام متباين من الفولاذ المقاوم للصدأ النحاسي للوحة التبريد 5G

المواد: لوحة قاعدة نحاسية 3 مم + غطاء علوي من الفولاذ المقاوم للصدأ 1 مم

التماس اللحام: التماس اللحام مختوم بالشبكة، تباعد الشبكة 8 مم

الحل: قرص بقدرة 4 كيلو وات، رصاص نحاسي + تابع من الفولاذ المقاوم للصدأ، حلقة مغلقة للطاقة في الوقت الفعلي

النتيجة: قوة الشد والقص ≥ 180 نيوتن/مم، وانخفاض المقاومة الحرارية بنسبة 15%، ولم يكن هناك تسرب في دفعة مكونة من 500000 قطعة

الحالة 3 | الأجهزة الطبية أنبوب جدار رقيق من سبائك التيتانيوم

المواد: Ti-6Al-4V سمك الجدار 0.2 مم، القطر Φ 8 مم

التماس اللحام: التماس التماس المحيطي، لا يتطلب تغير لون الأكسدة

الحل: ليزر بقدرة 3 كيلو وات + غرفة أرجون محلية، محتوى الأكسجين أقل من 50 جزء في المليون

النتيجة: وصلة اللحام بيضاء فضية، مع قوة شد ≥ 950 ميجا باسكال وعمر كلال 10 مرات

5. الجودة والتتبع

شهادة عملية اللحام بالليزر ISO 15614-11
الرؤية عبر الإنترنت: التصوير في الوقت الحقيقي لعرض اللحام، والإزاحة، والتقطيع، ووضع علامات تلقائية على العيوب،
ونقش رمز الاستجابة السريعة: رقم الفرن + رقم اللحام + الطاقة + السرعة، مسح الرمز ضوئيًا لإمكانية التتبع الكامل
كل دفعة: قسم القطعة الأولى ميتالوغرافيك + الشد + الانحناء، فحص المظهر بنسبة 10٪ للإنتاج الضخم

الأسئلة الشائعة حول هيهوا

موثوقية الثقة

سنوات من الخبرة في التصدير إلى الأسواق العالمية، مما يثبت موثوقيتنا في الجودة والخدمات اللوجستية والامتثال.

تضمن إدارة الجودة المعتمدة والإنتاج الموحد نتائج موثوقة وقابلة للتكرار لكل طلب.

ما هي التفاوتات التي يمكنك تحقيقها؟

التسامح القياسي لدينا في التصنيع باستخدام الحاسب الآلي هو DIN-2768-1-f (ناعم) أو +/- 0.01 مم. بالنسبة للمتطلبات عالية الدقة، يمكننا تحقيق تفاوتات ضيقة تصل إلى +/- 0.005 مم اعتمادًا على الهندسة والمواد.

ما هي التشطيبات السطحية التي تقدمها؟

نحن نقدم خدمات معالجة الأسطح الشاملة، بما في ذلك: السفع الرملي المُشكَّل آليًا (المنخفض) الأنودة (النوع ll النوع الثالث) مرآة التلميع طلاء مسحوق الطلاء النقش بالليزر (الشعار/النص)

ما مدى السرعة التي يمكنني الحصول على الاقتباس؟

أرسل لنا ملفاتك ثلاثية الأبعاد (STEP/IGES) ورسومات ثنائية الأبعاد (PDF). سيقوم فريقنا الهندسي بتحليلها وتقديم عرض أسعار تفصيلي خلال 6-12 ساعة.

ما هو المهلة الزمنية النموذجية الخاصة بك؟

النماذج الأولية: 3-7 أيام الإنتاج 10-20 يومًا كما نقدم خدمة سريعة للمشاريع العاجلة.

هل تقدم عينات قبل الإنتاج الضخم ؟

نعم، نوصي دائمًا بعمل عينة ما قبل الإنتاج للموافقة عليها. سوف نرسل لك صورًا/مقاطع فيديو أو نشحن العينة المادية إليك للتحقق منها قبل تشغيل الدفعة الكاملة.

ماذا لو كانت الأجزاء غير مطابقة للمواصفات؟

لدينا سياسة صارمة لمراقبة الجودة. إذا كانت الأجزاء لا تستوفي مواصفات الرسم، فسوف نقوم بإعادة تصنيعها مجانًا أو إعادة أموالك بالكامل. نحن ندعم الجودة بنسبة 100%.

ما هي المواد التي يمكنك تشكيلها؟

نحن نعمل مع مجموعة واسعة من المواد بما في ذلك: المعادن، والألمنيوم (6061، 7075)، والفولاذ المقاوم للصدأ (303، 304، 316)، والنحاس، والنحاس، والتيتانيوم، والبلاستيك: ABS، POM (Delrin)، PEEK، النايلون، البولي كربونات. إذا كنت بحاجة إلى مادة خاصة، فقط اسمحوا لنا أن نعرف.
