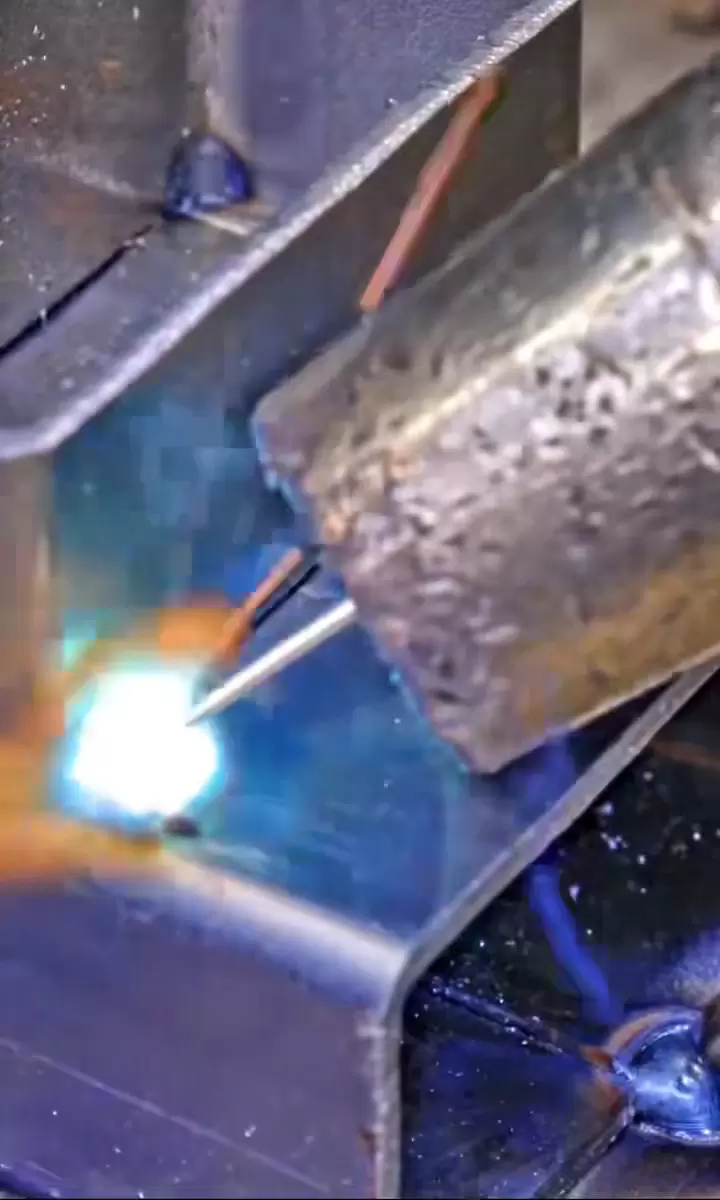

لحام ميغ

1 、 مقدمة العملية | ما هي المشاكل التي يمكن أن يحلها اللحام المحمي بالغاز؟

ترسيب عالي السرعة: سلك صلب بقطر 1.2 مم، مع معدل ترسيب 5 كجم/ساعة بتيار 300 أمبير، وهو أسرع ثلاث مرات من اللحام القوسي اليدوي
لوحة رقيقة إلى سميكة: لوحة سيارة 0.8 مم - لوحة سميكة 60 مم مع طبقات متعددة، مغطاة بالكامل بجهاز واحد
ترشيش منخفض: وضع النبض/النبض المزدوج، كمية الترشيش ≥ 1 جم/دقيقة، لا يوجد تنظيف تقريبًا بعد اللحام
جميع المواضع: روبوت ستة محاور + محور خارجي، برمجة للطبقات المسطحة والأفقية والرأسية والرأسية والمحيطية دفعة واحدة.
يمكن تشكيل مجموعة واسعة من المواد: الفولاذ الكربوني، والفولاذ المقاوم للصدأ، والألومنيوم، وسبائك النحاس والسيليكون، والفولاذ غير المتجانس (Q355+304L) دفعة واحدة.

2- القدرات

غرض	المعلمة
الحد الأقصى لحجم قطعة العمل	3500 × 1500 × 800 ملم (وصول ذراع الروبوت)
نطاق سمك اللوحة	0.8 ملم – 60 ملم (متعدد التمرير)
نوع اللحام	بعقب، فيليه، لفة، محيطي، التماس المنحني ثلاثي الأبعاد
موقف اللحام	جميع المواضع (مسطحة، أفقية، عمودية، علوية، محيطية 360 درجة)
جودة السطح	خالي من المسام والخطوط السفلية، Ra ≥ 2.5 ميكرومتر، جاهز للطلاء
سعة الدفعة	1 – 100.000 قطعة/دفعة، تشغيل متواصل على مدار 24 ساعة

3 、 معداتنا

فرونيوس TPS 500i نبض + فانوك M-20iA

500 أمبير نبض/نبض مزدوج، فولاذ كربوني/فولاذ مقاوم للصدأ 0.8-8 مم، دفقة ≥ 1 جم/دقيقة

لينكولن باور ويف S500 + كوكا KR30 HA

نبض عالي السرعة، سبائك الألومنيوم والمغنيسيوم 1-12 مم، تكرار الروبوت ± 0.02 مم

ماج روبوت جزيرة 3×500 سلك مزدوج

لوح بسمك 60 مم مع طبقات وممرات متعددة، مع زيادة بنسبة 40% في وقت الدورة، مناسب لازدهار آلات البناء

CO ₂ سيارة محمولة 350 أمبير × 6 مجموعات

إصلاح اللحام النموذجي، والتحقق من القطعة الأولى للطلبات الكبيرة، والحصول على التيار/الجهد في الوقت الفعلي

4 、 دراسات حالة لحام درع الغاز | حالات التطبيق النموذجية

الحالة 1 | قاعدة المحرك Wangao WEG MAG حلقة التماس

المواد: لوحة مدرفلة على الساخن Q355B بقطر 4 مم وقطر 400 مم

التماس اللحام: التماس التماس المحيطي الخارجي، اللحام من جانب واحد، تشكيل على الوجهين

المعالجة: نبض MAG 280 A، 80% Ar+20% CO ₂، سرعة الروبوت 0.6 م/دقيقة

النتيجة: عمق انصهار 4.5 مم، بدون تقطيع، معدل أفلام الأشعة السينية من الدرجة الأولى 99%، إنتاج شهري 50000 قطعة

الحالة 2 | MAG اللحام المستمر لقذيفة الألومنيوم لبطاريات الطاقة الجديدة

المواد: 6061-T6 مقطع مقذوف 3 مم

التماس اللحام: وصلات زاوية مستمرة من جميع الجوانب بطول إجمالي 1.8 متر

العملية: نبض مزدوج 220 A، Ar+He غاز مختلط، درجة حرارة الطبقة البينية ≥ 80 ℃

النتيجة: التشوه ≥ 0.3 مم، اكتشاف تسرب الهيليوم ≥ 1 × 10 ⁻⁶ Pa · m ³/s، دفعة مكونة من 800000 قطعة بدون تسرب

الحالة 3 | آلات البناء لوحة سميكة 40 مم متعددة الطبقات

المواد: Q690D فولاذ عالي القوة 40 مم، أخدود على الوجهين

المعالجة: سلك MAG مزدوج 500 أمبير + 400 أمبير، متعدد الطبقات ومتعدد التمرير، أرجوحة روبوت 3 مم

النتيجة: تأثير -40 درجة مئوية ≥ 47 J، قوة الشد ≥ 690 ميجا باسكال، مما يوفر 25% من مواد اللحام

5 、 استهلاك الغاز والطاقة

80% Ar+20% CO ₂: الفولاذ الكربوني/الفولاذ المقاوم للصدأ، مع حد أدنى من التناثر واللحامات الساطعة
Ar+He 30%: سبائك الألومنيوم والمغنيسيوم، ذوبان عميق + عدم وجود مسامية
ثاني أكسيد الكربون النقي: لوح سميك منخفض التكلفة، دفقة أعلى قليلاً، مناسب لطلاء قاعدة متعدد الطبقات مقاس 60 مم
استهلاك الطاقة: روبوت + مصدر طاقة بقدرة 8 كيلو وات، مما يوفر 30% مقارنة باللحام اليدوي بنفس المواصفات

6- الجودة والتتبع

شهادة ISO 15614-1 MAG لعملية اللحام
تتبع طبقات اللحام بالليزر عبر الإنترنت: تعويض في الوقت الفعلي للعرض والإزاحة، وضع علامات تلقائية على العيوب
نقش رمز الاستجابة السريعة: رقم الفرن + رقم اللحام + التيار / الجهد الكهربي / السرعة، مسح الرمز ضوئيًا لإمكانية التتبع الكامل
كل دفعة: ملف تعريف القطعة الأولى + التمدد + الانحناء، الإنتاج الضخم مظهر 10٪ + أخذ العينات بالموجات فوق الصوتية

الأسئلة الشائعة حول هيهوا

موثوقية الثقة

سنوات من الخبرة في التصدير إلى الأسواق العالمية، مما يثبت موثوقيتنا في الجودة والخدمات اللوجستية والامتثال.

تضمن إدارة الجودة المعتمدة والإنتاج الموحد نتائج موثوقة وقابلة للتكرار لكل طلب.

ما هي التفاوتات التي يمكنك تحقيقها؟

التسامح القياسي لدينا في التصنيع باستخدام الحاسب الآلي هو DIN-2768-1-f (ناعم) أو +/- 0.01 مم. بالنسبة للمتطلبات عالية الدقة، يمكننا تحقيق تفاوتات ضيقة تصل إلى +/- 0.005 مم اعتمادًا على الهندسة والمواد.

ما هي التشطيبات السطحية التي تقدمها؟

نحن نقدم خدمات معالجة الأسطح الشاملة، بما في ذلك: السفع الرملي المُشكَّل آليًا (المنخفض) الأنودة (النوع ll النوع الثالث) مرآة التلميع طلاء مسحوق الطلاء النقش بالليزر (الشعار/النص)

ما مدى السرعة التي يمكنني الحصول على الاقتباس؟

أرسل لنا ملفاتك ثلاثية الأبعاد (STEP/IGES) ورسومات ثنائية الأبعاد (PDF). سيقوم فريقنا الهندسي بتحليلها وتقديم عرض أسعار تفصيلي خلال 6-12 ساعة.

ما هو المهلة الزمنية النموذجية الخاصة بك؟

النماذج الأولية: 3-7 أيام الإنتاج 10-20 يومًا كما نقدم خدمة سريعة للمشاريع العاجلة.

هل تقدم عينات قبل الإنتاج الضخم ؟

نعم، نوصي دائمًا بعمل عينة ما قبل الإنتاج للموافقة عليها. سوف نرسل لك صورًا/مقاطع فيديو أو نشحن العينة المادية إليك للتحقق منها قبل تشغيل الدفعة الكاملة.

ماذا لو كانت الأجزاء غير مطابقة للمواصفات؟

لدينا سياسة صارمة لمراقبة الجودة. إذا كانت الأجزاء لا تستوفي مواصفات الرسم، فسوف نقوم بإعادة تصنيعها مجانًا أو إعادة أموالك بالكامل. نحن ندعم الجودة بنسبة 100%.

ما هي المواد التي يمكنك تشكيلها؟

نحن نعمل مع مجموعة واسعة من المواد بما في ذلك: المعادن، والألمنيوم (6061، 7075)، والفولاذ المقاوم للصدأ (303، 304، 316)، والنحاس، والنحاس، والتيتانيوم، والبلاستيك: ABS، POM (Delrin)، PEEK، النايلون، البولي كربونات. إذا كنت بحاجة إلى مادة خاصة، فقط اسمحوا لنا أن نعرف.
