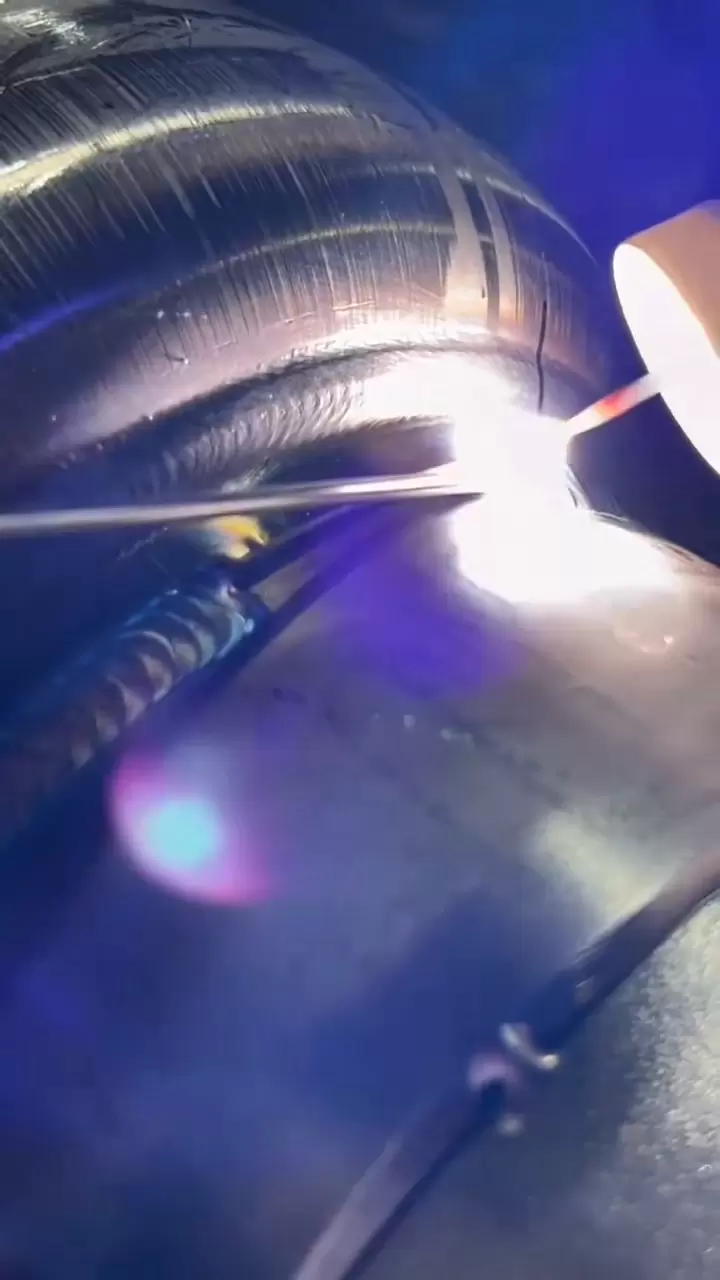

لحام تيغ

1 、 مقدمة العملية | ما هي المشاكل التي يمكن أن يحلها اللحام بقوس الأرجون؟

جودة لحام عالية جدًا: حماية كاملة من غاز الأرجون الخامل، بدون تناثر، بدون مسامية، معدل المرور الأول ≥ 99%، معدل الفيلم من الدرجة الأولى للفحص الشعاعي ≥ 98%
لوحة رقيقة للغاية قابلة للحام: الحد الأدنى الحالي 5 أ، سمك الجدار 0.3 مم، مفصل أنبوب من الفولاذ المقاوم للصدأ بدون حرق، تشوه ≥ 0.1 مم
جاذبية جمالية عالية: نمط قشور السمك على خط اللحام موحد، مع Ra ≥ 1.6 ميكرومتر، ويمكن صقله مباشرة أو صقله كهربائيًا دون الحاجة إلى التلميع.
لحام جميع المواضع: روبوت ذو ستة محاور + آلية تأرجح، وتحقيق التماس المحيطي، واللحام الرأسي، واللحام التصاعدي، واللحام الداخلي ذو الفجوة الضيقة.
تغطية المواد الكاملة: الفولاذ الكربوني، الفولاذ المقاوم للصدأ، التيتانيوم، الألومنيوم، النحاس، سبائك أساسها النيكل، معادن مختلفة (الألومنيوم الصلب، الفولاذ المقاوم للصدأ النحاسي)

2- القدرات

غرض	المعلمة
الحد الأقصى لحجم قطعة العمل	3500 × 1500 × 800 مم (وصول ذراع الروبوت)
نطاق سمك اللوحة	0.3 مم – 12 مم (ممر واحد)
نوع اللحام	بعقب، فيليه، محيطي، عمودي، علوي، فجوة ضيقة
موقف اللحام	جميع الأوضاع (مسطحة، أفقية، عمودية، علوية، محيطية 360 درجة)
جودة السطح	خالي من التقويض، وخالي من المسامية، وRa ≥ 1.6 ميكرومتر
الخواص الميكانيكية	قوة الشد ≥ 95% من المعدن الأساسي، -40 درجة مئوية التأثير ≥ 47 J (الفولاذ الكربوني)

3 、 معداتنا

فرونيوس ماجيك ويف 5000 ايه سي دي سي + فانوك M-20iA

500 أمبير موجة مربعة تيار متردد/تيار مستمر، سبائك الألومنيوم والمغنيسيوم بدون تناثر؛ تكرار الروبوت ± 0.02 مم

لينكولن إنفيرتيك V350-PRO + كوكا KR30 HA

نبض تيار مستمر 350 أمبير، مصمم خصيصًا لألواح رقيقة جدًا من سبائك التيتانيوم/الفولاذ المقاوم للصدأ

مجموعة Miller Dynasty 350 AC/DC المحمولة × 6 مجموعات

إصلاح اللحام اليدوي، أخذ عينات القطعة الأولى، مراقبة التيار/الجهد في الوقت الحقيقي

آلة التماس الدائري الأوتوماتيكية TIG الخاصة بقطر 600 ملم

إمالة 0-90 درجة، تنظيم السرعة بدون خطوات 0.1-10 دورة في الدقيقة، مناسب لدرز حلقة رأس وعاء الضغط

4 、 دراسات حالة لحام TIG | حالات التطبيق النموذجية

الحالة 1 | صندوق وصلات الألومنيوم لمحرك Wangao WEG

المواد: 6063-T5، سماكة الجدار 2 مم

وصلات اللحام: وصلات زاوية من جميع الجوانب، بطول إجمالي 1.4 متر، وتتطلب ختم IP66

المعالجة: تيار متردد 220 أمبير، موجة مربعة، تردد النبض 2 هرتز، درجة حرارة الطبقة البينية ≥ 80 درجة مئوية

النتيجة: التماس اللحام الأبيض الفضي، كشف تسرب الهيليوم ≥ 1 × 10 ⁻⁶ Pa · m ³/s، الإنتاج الشهري 100000 قطعة بدون تسرب

الحالة 2 | جهاز طبي مسامير العظام من سبائك التيتانيوم

المواد: أنبوب رقيق الجدران Ti-6Al-4V Φ 4 مم

التماس اللحام: التماس المحيطي، خليط الغاز الواقي Ar+He

العملية: نبض تيار مستمر 40 أمبير، حماية صينية الأرجون الخلفية، محتوى الأكسجين <50 جزء في المليون

النتيجة: قوة الشد ≥ 950 ميجا باسكال، والتعب 10 مرات، ولا يتغير لون الأكسدة

الحالة 3 | لوحة تسخين من الفولاذ المقاوم للصدأ للأغذية والمشروبات

المواد: SUS304 δ = 0.6 مم لوحة مموجة

التماس اللحام: التماس محيطي 360 درجة، متطلبات مرآة المظهر

العملية: نبض منخفض التردد 80 أمبير، سعة التأرجح 2 مم، حماية الأرجون النقي

النتيجة: Ra ≥ 0.4 μm، يمكن تلميعها بالتحليل الكهربائي مباشرة، دفعة مكونة من 1.2 مليون قطعة بدون إعادة صياغة

5 、 الجودة والتتبع

شهادة عملية اللحام ISO 15614-1 TIG
تتبع لحام قوس الأرجون عبر الإنترنت: تسجيل في الوقت الفعلي للتيار والجهد والسرعة وإمكانية تتبع نقش رمز الاستجابة السريعة
كل دفعة: القطعة الأولى من الأشعة السينية + التمدد + الثني، فحص المظهر بنسبة 10٪ للإنتاج الضخم
كاشف تسرب مطياف الكتلة الهيليوم: معدل التسرب ≥ 1 × 10 ⁻⁶ Pa · m ³/s (علبة صندوق من الألومنيوم)

الأسئلة الشائعة حول هيهوا

موثوقية الثقة

سنوات من الخبرة في التصدير إلى الأسواق العالمية، مما يثبت موثوقيتنا في الجودة والخدمات اللوجستية والامتثال.

تضمن إدارة الجودة المعتمدة والإنتاج الموحد نتائج موثوقة وقابلة للتكرار لكل طلب.

ما هي التفاوتات التي يمكنك تحقيقها؟

التسامح القياسي لدينا في التصنيع باستخدام الحاسب الآلي هو DIN-2768-1-f (ناعم) أو +/- 0.01 مم. بالنسبة للمتطلبات عالية الدقة، يمكننا تحقيق تفاوتات ضيقة تصل إلى +/- 0.005 مم اعتمادًا على الهندسة والمواد.

ما هي التشطيبات السطحية التي تقدمها؟

نحن نقدم خدمات معالجة الأسطح الشاملة، بما في ذلك: السفع الرملي المُشكَّل آليًا (المنخفض) الأنودة (النوع ll النوع الثالث) مرآة التلميع طلاء مسحوق الطلاء النقش بالليزر (الشعار/النص)

ما مدى السرعة التي يمكنني الحصول على الاقتباس؟

أرسل لنا ملفاتك ثلاثية الأبعاد (STEP/IGES) ورسومات ثنائية الأبعاد (PDF). سيقوم فريقنا الهندسي بتحليلها وتقديم عرض أسعار تفصيلي خلال 6-12 ساعة.

ما هو المهلة الزمنية النموذجية الخاصة بك؟

النماذج الأولية: 3-7 أيام الإنتاج 10-20 يومًا كما نقدم خدمة سريعة للمشاريع العاجلة.

هل تقدم عينات قبل الإنتاج الضخم ؟

نعم، نوصي دائمًا بعمل عينة ما قبل الإنتاج للموافقة عليها. سوف نرسل لك صورًا/مقاطع فيديو أو نشحن العينة المادية إليك للتحقق منها قبل تشغيل الدفعة الكاملة.

ماذا لو كانت الأجزاء غير مطابقة للمواصفات؟

لدينا سياسة صارمة لمراقبة الجودة. إذا كانت الأجزاء لا تستوفي مواصفات الرسم، فسوف نقوم بإعادة تصنيعها مجانًا أو إعادة أموالك بالكامل. نحن ندعم الجودة بنسبة 100%.

ما هي المواد التي يمكنك تشكيلها؟

نحن نعمل مع مجموعة واسعة من المواد بما في ذلك: المعادن، والألمنيوم (6061، 7075)، والفولاذ المقاوم للصدأ (303، 304، 316)، والنحاس، والنحاس، والتيتانيوم، والبلاستيك: ABS، POM (Delrin)، PEEK، النايلون، البولي كربونات. إذا كنت بحاجة إلى مادة خاصة، فقط اسمحوا لنا أن نعرف.
